供应FNK06N02C场效应管mos管
| 价 格： | 面议 | |
| 型号/规格： | FNK06N02C | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-251 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 盒带编带包装 | |
| 功率特征： | 小功率 |
惠州市乾野电子有限公司（简称FNK-TECH） 成立于2003 年。
从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。
目前（20V-250V）大功率Trench-MOS 器件、（500V-650V）SJ-MOS器件、普通高压MOS器件（600V）已量产与销售， 并取得国内和国际的多项技术。
公司是中国研发成功并上量销售650V 超结-MOSFET（SJ-MOSFET）的设计公司，目标成为客户全球价值的功率半导体器件与服务供应商。
dzsc/19/4314/19431406.jpg
dzsc/19/4314/19431406.jpg
场效应管的主要参数
Cdu---漏-衬底电容
Cgd---栅-漏电容
Cgs---漏-源电容
Ciss---栅短路共源输入电容
Coss---栅短路共源输出电容
Crss---栅短路共源反向传输电容
D---占空比（占空系数，外电路参数）
di/dt---电流上升率（外电路参数）
dv/dt---电压上升率（外电路参数）
ID---漏极电流（直流）
IDM---漏极脉冲电流
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
场效应管FNK06A品牌供应
信息内容：惠州市乾野电子有限公司（简称FNK-TECH） 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。 目前（20V-250V）大功率Trench-MOS 器件、（500V-650V）SJ-MOS器件、普通高压MOS器件（600V）已量产与销售， 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET（SJ-MOSFET）的设计公司，目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4314/19431409.jpg 场效应管的主要参数 BVDS — 漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS. PDSM — 耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量. IDSM — 漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的电流.场效应管的工作电流不应超过IDSM
品牌mos管FNK06A厂家供应

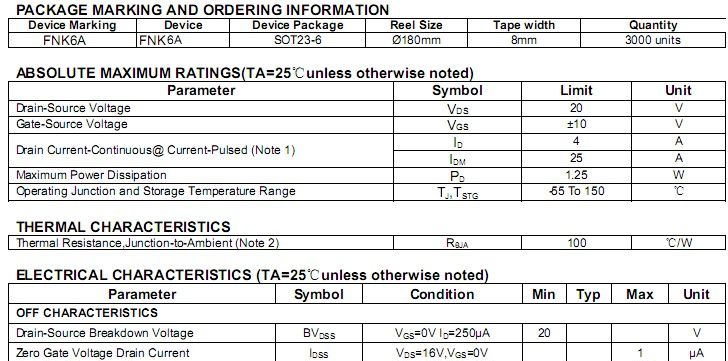

信息内容：惠州市乾野电子有限公司（简称FNK-TECH） 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。 目前（20V-250V）大功率Trench-MOS 器件、（500V-650V）SJ-MOS器件、普通高压MOS器件（600V）已量产与销售， 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET（SJ-MOSFET）的设计公司，目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4315/19431567.jpg 场效应管的主要参数 Idss — 饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流. Up — 夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压. Ut — 开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压. gM — 跨导.是表示栅源电压UGS — 对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数.
