惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。
从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。
目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。
公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。
dzsc/19/4314/19431409.jpg
场效应管的主要参数
PDSM — 耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量.
IDSM — 漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的电流.场效应管的工作电流不应超过IDSM
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4315/19431567.jpg 场效应管的主要参数 Idss — 饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流. Up — 夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压. Ut — 开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压. gM — 跨导.是表示栅源电压UGS — 对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数.

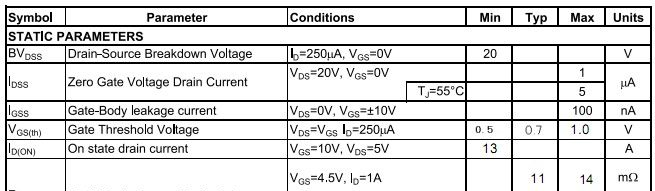

惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4316/19431613.jpg dzsc/19/4316/19431613.jpg 场效应管的主要参数 VGG---栅极(直流)电源电压(外电路参数) Vss---源极(直流)电源电压(外电路参数) VGS(th)---开启电压或阀电压 V(BR)DSS---漏源击穿电压 V(BR)GSS---漏源短路时栅源击穿电压 VDS(on)---漏源通态电压 VDS(sat)---漏源饱和电压 VGD---栅漏电压(直流) Vsu---源衬底电压(直流) VDu---漏衬底电压(直流) VGu---栅衬底电压(直流) Zo---驱动源内阻 η---漏极效率(射频功率管) Vn---噪声电压 aID---漏极电流温度系数 ards---漏源电阻温度系数
