多层电路板常用的层叠结构介绍
多层电路板常用的层叠结构介绍下面通过4层板的例子来说明如何优选各种层叠结构的排列组合方式。
对于常用的4层板来说,有以下几种层叠方式(从顶层到底层)。
(1)Siganl_1(Top),GND(Inner_1),POWER(Inner_2),Siganl_2(Bottom)。
(2)Siganl_1(Top),POWER(Inner_1),GND(Inner_2),Siganl_2(Bottom)。
(3)POWER(Top),Siganl_1(Inner_1),GND(Inner_2),Siganl_2(Bottom)。
显然,多层电路板方案3电源层和地层缺乏有效的耦合,不应该被采用。
那么方案1和方案2应该如何进行选择呢?一般情况下,设计人员都会选择方案1作为4层板的结构。原因并非方案2不可被采用,而是一般的PCB板都只在顶层放置元器件,所以采用方案1较为妥当。但是当在顶层和底层都需要放置元器件,而且内部电源层和地层之间的介质厚度较大,耦合不佳时,就需要考虑哪一层布置的信号线较少。对于方案1而言,底层的信号线较少,可以采用大面积的铜膜来与POWER层耦合;反之,如果元器件主要布置在底层,则应该选用方案2来制板。
如果采用如图11-1所示的层叠结构,那么电源层和地线层本身就已经耦合,考虑对称性的要求,一般采用方案1。
在完成4层板的层叠结构分析后,下面通过一个6层板组合方式的例子来说明6层板层叠结构的排列组合方式和优选方法。
(1)Siganl_1(Top),GND(Inner_1),Siganl_2(Inner_2),Siganl_3(Inner_3),POWER(In)。
方案1采用了4层信号层和2层内部电源/接地层,具有较多的信号层,有利于元器件之间的布线工作,但是该方案的缺陷也较为明显,表现为以下两方面。
① 多层电路板电源层和地线层分隔较远,没有充分耦合。
② 多层电路板信号层Siganl_2(Inner_2)和Siganl_3(Inner_3)直接相邻,信号隔离性不好,容易发生串扰。
(2)Siganl_1(Top),Siganl_2(Inner_1),POWER(Inner_2),GND(Inner_3),Siganl_3(In)。
方案2相对于方案1,电源层和地线层有了充分的耦合,比方案1有一定的优势,但是Siganl_1(Top)和Siganl_2(Inner_1)以及Siganl_3(Inner_4)和Siganl_4(Bottom)信号层直接相邻,信号隔离不好,容易发生串扰的问题并没有得到解决http://www.kxrfpc.com/
欢迎广大顾客来电咨询!
FPC/柔性线路板生产流程(开料与钻孔篇) 开料 原材料编码的认识 NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚 18um, 13→胶层厚13um. XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um. CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um. 制程品质控制 A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化. B.正确的架料方式,防止皱折. C.不可裁偏,手对裁时不可破坏沖制定位孔和测试孔. D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等. 钻孔 打包: 选择蓋板→組板→胶帶粘合→打箭头(记号) 打包要求: 单面板 30张 ,双面板 6张 , 包封15张. 蓋板主要作用: A: 防止钻机和压力脚在材料面上造成的压伤 B:使钻尖中心容易定位避免钻孔位置的偏斜 C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断. 流程: 开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序. 钻针管制方法:a. 使用次数管制 b. 新钻头之辨认,检验方法 品质管控...

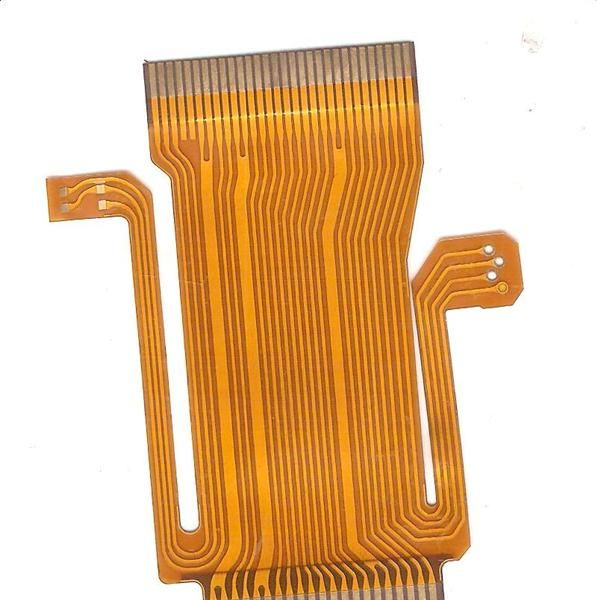

FPC FPC是Flexible Printed Circuit的简称,又称软性线路板、柔性印刷电路板,挠性线路板, 简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点. 主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品. FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,的可挠性印刷电路。 产品特点: 1.可自由弯曲、折叠、卷绕,可在三维空间随意移动及伸缩。 2.散热性能好,可利用F-PC缩小体积。 3.实现轻量化、小型化、薄型化,从而达到元件装置和导线连接一体化。 FPC应用领域 MP3、MP4播放器\便携式CD播放机、家用VCD、DVD 、数码照相机、手机及手机电池、 医疗、汽车及航天领域 软板技术参数: 材料 Material 软性线路板 FPC 软软硬结合 Rigid---FlexPCB 注解 测试方式 Remark&Test method 层数 Layers 1—10 2--10 最小线宽线距Width/space Single-sided 0.05mm(2mil) Double-sided 0.05mm(2mil) 尺寸公差 Dimension tolerance 线宽 Line width +/-0.03mm W<=0.15mm ...
