价 格: | 面议 | |
型号/规格: | FNK10N25A | |
品牌/商标: | FNK | |
封装形式: | SOP-8 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 盒带编带包装 | |
功率特征: | 中功率 |
三极管很好判断:有字面朝上从左到右依次为:G、D、S,有些管相反:S、D、G。我修显示器、主板、电源都是从上面的方法测没问题。你不信随便拆块板看一看,MOS管在电路图板的布局及应VMOS大功率场效应晶体管的检测
dzsc/19/4274/19427449.jpg
dzsc/19/4274/19427449.jpg
用万用表R×1k档或R×10k档,测量场效应管任意两脚之间的正、反向电阻值。正常时,除漏极与源极的正向电阻值较小外,其余各引脚之间(G与D、G与S)的正、反向电阻值均应为无穷大。若测得某两极之间的电阻值接近0Ω,则说明该管已击穿损坏。
另外,还可以用触发栅极(P沟道场效应晶体管用红表笔触发,N沟道场效应管用黑表笔触发)的方法来判断场应管是否损坏。若触发有效(触发栅极G后,D、S极之间的正、反向电阻均变为0),则可确定该管性能良好。
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪;性能与可靠性超越同行;应用偏向高端;注重品牌和信誉。 dzsc/19/4283/19428321.jpg dzsc/19/4283/19428321.jpg 场效应管的式作方式有两种:当栅压为零时有较大漏极电流的称为耗散型,当栅压为零,漏极电流也为零,必须再加一定的栅压之后才有漏极电流的称为增强型。

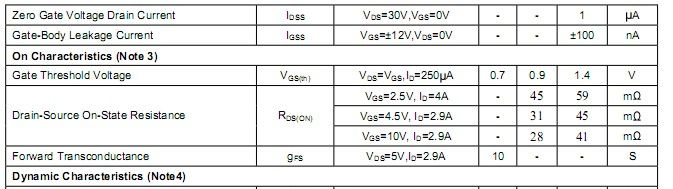

MOS集成电路)极易被静电击穿,使用时应留意以下规则: (1). MOS器件出厂时通常装在玄色的导电泡沫塑料袋中,切勿自行随便拿个塑料袋装。也可用细铜线把各个引脚连接在一起,或用锡纸包装 (2).取出的MOS器件不能在塑料板上滑动,应用金属盘来盛放待用器件。 (3). 焊接用的电烙铁必须良好接地。 (4). 在焊接前应把电路板的电源线与地线短接,再MOS器件焊接完成后在分开。 (5). MOS器件各引脚的焊接顺序是漏极、源极、栅极。拆机时顺序相反。 (6).电路板在装机之前,要用接地的线夹子往碰一下机器的各接线端子,再把电路板接上往。 (7). MOS场效应晶体管的栅极在答应条件下,接进保护二极管。在检验电路时应留意查证原有的保护二极管是否损坏 amily:"Times New Roman";mso-hansi-font-family: "Times New Roman"'>一定时,场效应管正常工作所能承受的漏源电压。这是一项极限参数,加在场效应管上的工作电压必须小于BUDS。 dzsc/19/4283/19428335.jpg dzsc/19/4283/19428335.jpg 实际上说电流控制慢,电压控制快这种理解是不对的。要真正理解得了解双极晶体管和mos晶体管的工作方式才能明白。三...
