价 格: | 面议 | |
型号/规格: | FNK10N25A | |
品牌/商标: | FNK | |
封装形式: | SOP-8 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 盒带编带包装 | |
功率特征: | 中功率 |
场效应管是电压控制元件,而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管.
dzsc/19/4274/19427433.jpg
dzsc/19/4274/19427433.jpg
场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件.有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好.场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用.
场效应管的主要参数 1、夹断电压VP 当VDS为某一固定数值,使IDS等于某一微小电流时,栅极上所加的偏压VGS就是夹断电压VP。 2、饱和漏电流IDSS 在源、栅极短路条件下,漏源间所加的电压大于VP时的漏极电流称为IDSS。 3、击穿电压BVDS 表示漏、源极间所能承受的电压,即漏极饱和电流开始上升进入击穿区时对应的VDS。 4、直流输入电阻RGS 在一定的栅源电压下,栅、源之间的直流电阻,这一特性有以流过栅极的电流来表示,结型场效应管的RGS可达1000000000欧而绝缘栅场效应管的RGS可超过10000000000000欧。 5、低频跨导gm 漏极电流的微变量与引起这个变化的栅源电压微数变量之比,称为跨导,即gm= △ID/△VGS dzsc/19/4274/19427448.jpg dzsc/19/4274/19427448.jpg 它是衡量场效应管栅源电压对漏极电流控制能力的一个参数,也是衡量放大作用的重要参数,此参灵敏常以栅源电压变化1伏时,漏极相应变化多少微安(μA/V)或毫安(mA/V)来表示 。

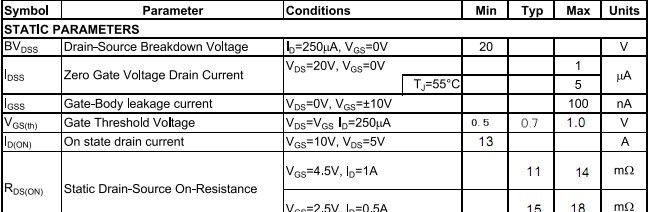

三极管很好判断:有字面朝上从左到右依次为:G、D、S,有些管相反:S、D、G。我修显示器、主板、电源都是从上面的方法测没问题。你不信随便拆块板看一看,MOS管在电路图板的布局及应VMOS大功率场效应晶体管的检测 dzsc/19/4274/19427449.jpg dzsc/19/4274/19427449.jpg 用万用表R×1k档或R×10k档,测量场效应管任意两脚之间的正、反向电阻值。正常时,除漏极与源极的正向电阻值较小外,其余各引脚之间(G与D、G与S)的正、反向电阻值均应为无穷大。若测得某两极之间的电阻值接近0Ω,则说明该管已击穿损坏。 另外,还可以用触发栅极(P沟道场效应晶体管用红表笔触发,N沟道场效应管用黑表笔触发)的方法来判断场应管是否损坏。若触发有效(触发栅极G后,D、S极之间的正、反向电阻均变为0),则可确定该管性能良好。
