价 格: | 面议 | |
型号/规格: | FNK10N25A | |
品牌/商标: | FNK | |
封装形式: | SOP-8 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 盒带编带包装 | |
功率特征: | 中功率 |
乾野电子目前的产品(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。
dzsc/19/4274/19427414.jpg
dzsc/19/4274/19427414.jpg
场效应管的分类:
场效应管分结型、绝缘栅型(MOS)两大类
按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.
按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。
场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类.

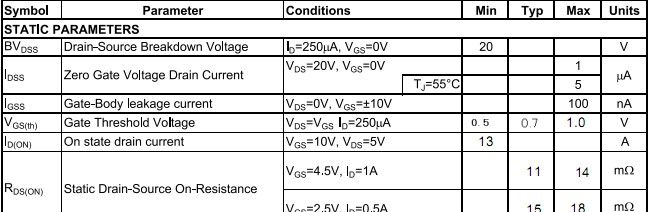

场效应管是电压控制元件,而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管. dzsc/19/4274/19427433.jpg dzsc/19/4274/19427433.jpg 场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件.有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好.场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用.
场效应管的主要参数 1、夹断电压VP 当VDS为某一固定数值,使IDS等于某一微小电流时,栅极上所加的偏压VGS就是夹断电压VP。 2、饱和漏电流IDSS 在源、栅极短路条件下,漏源间所加的电压大于VP时的漏极电流称为IDSS。 3、击穿电压BVDS 表示漏、源极间所能承受的电压,即漏极饱和电流开始上升进入击穿区时对应的VDS。 4、直流输入电阻RGS 在一定的栅源电压下,栅、源之间的直流电阻,这一特性有以流过栅极的电流来表示,结型场效应管的RGS可达1000000000欧而绝缘栅场效应管的RGS可超过10000000000000欧。 5、低频跨导gm 漏极电流的微变量与引起这个变化的栅源电压微数变量之比,称为跨导,即gm= △ID/△VGS dzsc/19/4274/19427448.jpg dzsc/19/4274/19427448.jpg 它是衡量场效应管栅源电压对漏极电流控制能力的一个参数,也是衡量放大作用的重要参数,此参灵敏常以栅源电压变化1伏时,漏极相应变化多少微安(μA/V)或毫安(mA/V)来表示 。
