价 格: | 面议 | |
型号/规格: | FNK1520 | |
品牌/商标: | FNK | |
封装形式: | TO-220-3L | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 卷带编带包装 | |
功率特征: | 大功率 |
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货;同时专注于各产品的应用行业和领域的研究和并达到精通,使产品性能的利用达到化和化。
dzsc/19/4238/19423846.jpg
场效应管的分类:
场效应管分结型、绝缘栅型(MOS)两大类
按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.
按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货;同时专注于各产品的应用行业和领域的研究和并达到精通,使产品性能的利用达到化和化。 dzsc/19/4238/19423847.jpg 场效应管的作用: 1 场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。 2 场效应管可以用作可变电阻。 3 场效应管可以方便地用作恒流源。 4场效应管可以用作电子开关。

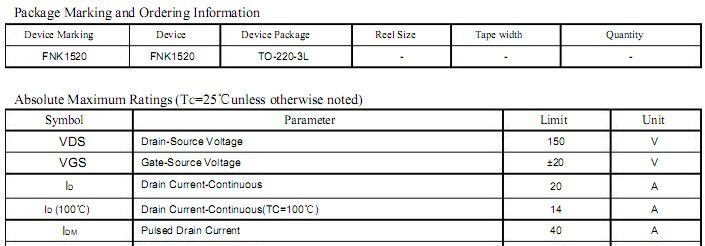

乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货;同时专注于各产品的应用行业和领域的研究和并达到精通,使产品性能的利用达到化和化。 dzsc/19/4238/19423848.jpg MOS开关管损失 不管是NMOS还是PMOS,导通后都有导通电阻存在,这样电流就会在这个电阻上消耗能量,这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右,几毫欧的也有。 MOS在导通和截止的时候,一定不是在瞬间完成的。MOS两端的电压有一个下降的过程,流过的电流有一个上升的过程,在这段时间内,MOS管的损失是电压和电流的乘积,叫做开关损失。通常开关损失比导通损失大得多,而且开关频率越快,损失也越大。 导通瞬间电压和电流的乘积很大,造成的损失也就很大。缩短开关时间,可以减小每次导通时的损失;降低开关频率,可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。
