FNK1520丨N沟道MOS管厂家自主研发
| 价 格： | 面议 | |
| 型号/规格： | FNK1520 | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-220-3L | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 功率特征： | 大功率 |
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势，专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作，通过保证产品在生产和测试过程中的质量控制，确保大批量生产中，产品的持续优质和稳定供货；同时专注于各产品的应用行业和领域的研究和并达到精通，使产品性能的利用达到化和化。
dzsc/19/4238/19423848.jpg
MOS开关管损失
不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
FNK1520丨MOS管生产供应
信息内容：乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势，专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作，通过保证产品在生产和测试过程中的质量控制，确保大批量生产中，产品的持续优质和稳定供货；同时专注于各产品的应用行业和领域的研究和并达到精通，使产品性能的利用达到化和化。 dzsc/19/4238/19423849.jpg MOS管导通特性 导通的意思是作为开关，相当于开关闭合。 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。 PMOS的特性，Vgs小于一定的值就会导通，使用与源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
FNK1520丨MOS管厂家优势供应

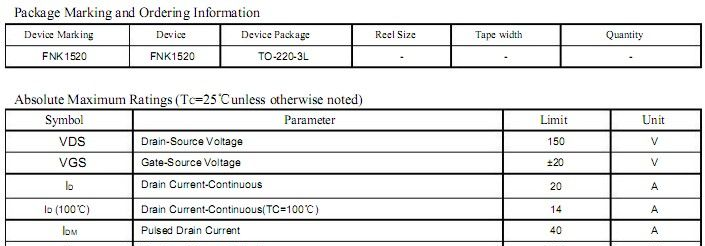

信息内容：惠州市乾野电子有限公司（简称FNK-TECH） 成立于2003 年，从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。 dzsc/19/4238/19423850.jpg MOS管种类和结构 MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些。
