供应磁栅尺应用参数
| 价 格： | 400.00 |
磁栅尺应用的参数
磁栅尺参数：分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm输出：LINE-DRIVER、PUSH-PULL线长：1米、2米、10米磁栅尺带磁栅尺精度：±10m/m、±15m/m、±30m/m磁栅尺长度：Max 32M磁间距：1+1mm、2+2mm磁栅产品优点非接触式测量，无背隙问题高抗污染能力安装简易。
光栅尺和磁栅尺有何区别
光栅尺--利用光的干涉和衍射原理制作而成的传感器。当两块栅距相同的光栅叠放在一起，同时让线纹构成一微小角度，这时在平行光照射下，和刻线垂直方向上就能看到对称分布的明暗相间的条纹，称为莫尔条纹，因此莫尔条纹是光的衍射和干涉作用的总效果。当光栅移动一个小栅距时，莫尔条纹随之移动一个条纹间距，这样，我们测量莫尔条纹的宽度就比测量光栅线纹宽度容易的多。此外，由于每条莫尔条纹都是由许多光栅线纹的交点组成，当线纹中有一条线纹有误差时（间距不等或倾斜），这条有误差的线纹和另一光栅线纹的交点位置将产生变化。但是，一条莫尔条纹是由许多光栅线纹交点组成，因此，一个线纹交点位置的变化，对于一条莫尔条纹来讲其影响就非常小了，所以莫尔条纹可以起到放大和平均的作用。
我公司主营光栅尺，磁栅尺，球栅尺，数显表，联轴器 ，编码器，微位移传感器，张力传感器，电子手轮，数显改造，进口编码器等，欢迎致电咨询
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗贺
- 电话：0631-5997908
- 传真：0631-3631966
- 手机：13371152985
- QQ ：

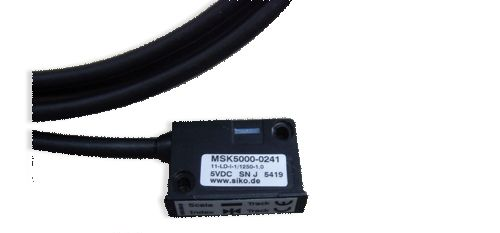

供应磁栅尺进口磁栅尺的产品特点
信息内容：GIVI 参考信号 每5mm（C） 外部（E） 磁间距 5+5mm 分辨率 5-10-25-50-100µm 精度2 ±40µm 重现性 ±1 increment 线缆 8芯 输出形式 LINE-DRIVER PUSH-PULL 线缆（标准长度2米） 读头--磁栅尺带距离 见图 最小卷绕半径60mm 8芯Ø5.3mm 供电电压 5～28VDC±5% 连接线 LINE-DRIVER PUSH-PULL 消耗电流（无负载） 60mAMAX 绿 A A 消耗电流（带负载） 140mAMAX（5V，RL=120Ω） 115mAMAX（12V，RL =1.2kΩ） 90mAMAX（28V，RL =1.2kΩ） 白 B B 棕 Z Z 红 V+ V+ 蓝 V- V- 相位偏移 90°±5° 屏蔽 速度 6m/s（MTS H 5） 12m/s（MTS H 10） 橙 天蓝 抗振动 100m/s2[10Hz～2000Hz] 黄 抗冲击 1000m/s2（11ms） 我公司主营光栅尺，磁栅尺，球栅尺，数显表，联轴器，编码器，微位移传感器，张力传感器，电子手轮，数显改造，进口编码器
供应磁栅尺的特点
信息内容：磁栅尺产品特点： ·磁栅尺传感器和磁尺间隙10mm，磁感工作原理，不存在物理磨损，增加的磁栅尺的使 用寿命。 ·灰尘、振动和湿度等因素对磁栅尺的影响很低，抗干扰能力优异 ·分辨率0.001mm，精度高感应速度快，可适应各种机床及其设备的位移测量要求 ·信号输出频率和运动速度成正比 磁栅尺上具有特殊的磁性材料，每隔一定的距离被磁化，被牢牢的固定在不锈钢带上，并 预先配有特殊的粘胶以便于安装，还标配有相应的不锈钢覆盖条，可以很好的保护磁栅尺 不受损伤。 ·很方便使用粘胶安装，无需人员安装，安装过程简单方便 磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达30米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。
