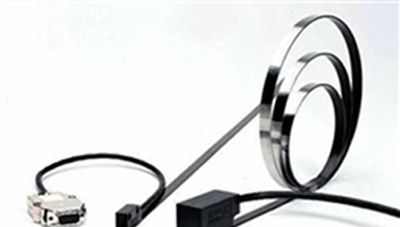

供应磁栅尺进口磁栅尺的产品特点
| 价 格： | 400.00 |
GIVI
参考信号 每5mm（C）
外部（E）
磁间距 5+5mm
分辨率 5-10-25-50-100µm
精度2 ±40µm
重现性 ±1 increment
线缆 8芯
输出形式 LINE-DRIVER
PUSH-PULL
线缆（标准长度2米） 读头--磁栅尺带距离 见图
最小卷绕半径60mm 8芯Ø5.3mm 供电电压 5～28VDC±5%
连接线 LINE-DRIVER PUSH-PULL 消耗电流（无负载） 60mAMAX
绿 A A 消耗电流（带负载） 140mAMAX（5V，RL=120Ω）
115mAMAX（12V，RL =1.2kΩ）
90mAMAX（28V，RL =1.2kΩ）
白 B B
棕 Z Z
红 V+ V+
蓝 V- V- 相位偏移 90°±5°
屏蔽 速度 6m/s（MTS H 5）
12m/s（MTS H 10）
橙
天蓝
抗振动 100m/s2[10Hz～2000Hz]
黄
抗冲击 1000m/s2（11ms）
我公司主营光栅尺，磁栅尺，球栅尺，数显表，联轴器，编码器，微位移传感器，张力传感器，电子手轮，数显改造，进口编码器
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗贺
- 电话：0631-5997908
- 传真：0631-3631966
- 手机：13371152985
- QQ ：
供应磁栅尺的特点
信息内容：磁栅尺产品特点： ·磁栅尺传感器和磁尺间隙10mm，磁感工作原理，不存在物理磨损，增加的磁栅尺的使 用寿命。 ·灰尘、振动和湿度等因素对磁栅尺的影响很低，抗干扰能力优异 ·分辨率0.001mm，精度高感应速度快，可适应各种机床及其设备的位移测量要求 ·信号输出频率和运动速度成正比 磁栅尺上具有特殊的磁性材料，每隔一定的距离被磁化，被牢牢的固定在不锈钢带上，并 预先配有特殊的粘胶以便于安装，还标配有相应的不锈钢覆盖条，可以很好的保护磁栅尺 不受损伤。 ·很方便使用粘胶安装，无需人员安装，安装过程简单方便 磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达30米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。
磁栅尺的精度可以达到多少
信息内容：分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm 输出 ：LINE-DRIVER、PUSH-PULL 线长 ：1米、2米、10米 磁栅尺带 磁栅尺精度：±10μm/m、±15μm/m、±30μm/m 磁栅尺长度：Max 32M 磁 间 距：1+1mm、2+2mm 磁栅产品优点 非接触式测量，无背隙问题 高抗污染能力 安装简易，安装允许误差大 价格便宜 磁性尺测量系统专为线性位移测量而设计. 经济,效率特别适用于长距离的测量. 特别适用于如油污,切削屑,震动等恶劣环境. 依应用性质不同可定义出两个不同的系统 磁栅的一个重要特点是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换，为保证磁头有稳定的输出信号幅度，考虑到空气的磁阻很大，故磁栅尺与磁头之间不允许存在较大和可变的间隙，是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的，这样即时带面有些不平整，磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙，由于装配和调整不可能达到理想状态，故实际上线型磁栅也处于准接触式的工作状态。 我公司主营光栅尺，磁栅尺，球栅尺，数显表，编码器等，欢迎致电咨询
