西安孔板流量计价格,DN100供热蒸汽标准孔板流量计
| 价 格： | 4500.00 | |
| 型号/规格： | LGBH-100 | |
| 品牌/商标： | KELARY |
孔板流量计产品简介：
孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
孔板流量计原理：
在充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板流量计技术参数：
测量介质：气体、蒸汽、液体。
公称直径：DN3-DN3000
压力：0.6Mpa-40Mpa
精度：±0.2%，±0.5%
重复性：<0.1%
介质温度：-40~600℃
量程比：10:1
测量液体流量流速为0.1M/S，最小口径对应的最小流量为2.5L/H
测量气体流量流速为1M/S，最小口径对应的最小流量为25L/H
表体长度一般为150MM，其他尺寸定做
连接方式：螺纹 卡箍 油轮 皮套管、法兰、直焊型
孔板流量计流量范围
|
口径 |
可测量 |
可测量 |
可测量 |
可测量 |
可测量 |
|
4 |
4.5-45 l/h |
9-90 l/h |
13-134 l/h |
18-180 l/h |
22-226 l/h |
|
6 |
10-100 l/h |
20-203 l/h |
30-305 l/h |
41-410 l/h |
51-508 l/h |
|
10 |
28-282 l/h |
57-570 l/h |
85-850 l/h |
113-1130 l/h |
141-1410 l/h |
|
15 |
0.06-0.6 |
0.12-1.27 |
0.19-1.9 |
0.25-2.5 |
0.31-3.1 |
|
20 |
0.11-1.1 |
0.22-2.2 |
0.34-3.4 |
0.45-4.5 |
0.56-5.6 |
|
25 |
0.18-1.8 |
0.35-3.5 |
0.53-5.3 |
0.71-7.1 |
0.88-8.8 |
|
32 |
0.29-2.9 |
0.58-5.8 |
0.87-8.7 |
1.16-11.6 |
1.45-14.5 |
|
40 |
0.45-4.5 |
0.9-9.0 |
1.35-13.5 |
1.8-18 |
2.25-22.5 |
|
50 |
0.71-7.1 |
1.42-14.2 |
2.13-21.3 |
2.84-28.4 |
3.55-35.5 |
|
65 |
1.19-11.9 |
2.38-23.8 |
3.57-35.7 |
4.76-47.6 |
5.95-59.5 |
|
80 |
1.8-18 |
3.6-36 |
5.4-54 |
7.2-72 |
9.0-90 |
|
100 |
2.8-28 |
5.6-56 |
8.4-84 |
11.2-112 |
14-140 |
|
125 |
4.4-44 |
8.8-88 |
13.2-132 |
17.6-176 |
22-220 |
|
150 |
6.3-63 |
12.6-126 |
18.9-189 |
25.2-252 |
31.5-315 |
|
200 |
11.3-113 |
22.6-226 |
33.9-339 |
45.2-452 |
56.5-565 |
|
250 |
17.7-177 |
35.4-354 |
53.1-531 |
70.8-708 |
88.5-885 |
|
300 |
25.4-254 |
50.8-508 |
76.2-762 |
101.6-1016 |
127-1270 |
|
350 |
34.6-346 |
69.2-692 |
104-1040 |
138-1380 |
173-1730 |
|
400 |
45.2-452 |
90.4-904 |
136-1360 |
180-1800 |
226-2260 |
|
450 |
57.2-572 |
114-1144 |
172-1720 |
228-2280 |
286-2860 |
|
500 |
70.6-706 |
141-1412 |
212-2120 |
282-2820 |
353-3530 |
|
600 |
101-1017 |
202-2020 |
303-3030 |
404-4040 |
505-5050 |
|
700 |
138-1384 |
276-2760 |
414-4140 |
552-5520 |
690-6900 |
|
800 |
180-1808 |
360-3600 |
540-5400 |
720-7200 |
900-9000 |
|
900 |
229-2289 |
458-4580 |
687-6870 |
916-9160 |
1145-11450 |
|
1000 |
283-2826 |
566-5660 |
849-8490 |
1132-11320 |
1415-14150 |
|
1200 |
407-4070 |
814-8140 |
1221-12210 |
1628-16280 |
2035-20350 |
|
1400 |
553-5538 |
1106-11060 |
1659-16590 |
2212-22120 |
2765-27650 |
|
1600 |
723-7234 |
1446-14460 |
2169-21690 |
2892-28920 |
3615-36150 |
孔板流量计种类
孔板流量计是节流装置中使用最广泛的类型之一。节流装置多种品种和取压方式 ，下面仅就常用的几种作介绍
（1）标准孔板，环室取压：见下图
dzsc/19/4187/19418775.jpg
（2）标准文丘里管（古典文丘里）管结构见下图；
dzsc/19/4187/19418775.jpg
（3）标准孔板，法兰取压：见下图
dzsc/19/4187/19418775.jpg
（4）标准喷嘴，环室取压见下图
孔板流量计安装要求：
（1） 孔板流量计在安装前应检查节流装置编号和尺寸是否符合管道安装位置要求。
（2） 新装管路系统，必须在管道中冲洗和扫线后再安装节流装置，以防管内杂物堵塞或损伤节流装置。
（3） 注意孔板流量计安装方向，标有“+”的一端应与流体上游管段连接，标有“-”的一端应与流体下游管段连接。
（4） 孔板流量计与管道中心，节流装置的中心线与上游侧，下游侧管道中心线之间的距离ex应一致
（5） 孔板流量计在管道中安装时，应保证其端面和管道轴线垂直，垂直度误差不得超过±1。
（6） 夹紧节流装置用的密封垫片（包括环室与法兰，环室与节流件间），在夹紧后，不得凸出管道内壁。
（7） 孔板流量计安装处必须严密，不允许有泄漏现象存在。因此，安装工作必须在管道试压前进行。
（8） 法兰取压孔板流量计，若法兰采用凸面板式平焊法兰，则必须在工艺管段上先打好孔且与取压法兰上的取压孔对正后，再焊接工艺管段。
- 所属城市：天津 天津市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王菁
- 电话：022-27612884
- 传真：022-27612884
- 手机：18602647037
- QQ ：
沈阳双转子流量计价格,柴油煤油原油双转子流量计厂家

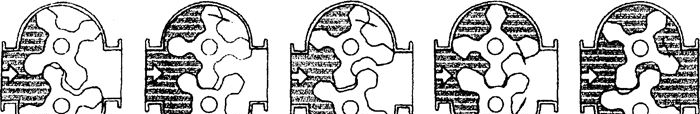

信息内容：双转子流量计简介： 螺旋双转子流量计是一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因而它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点。可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。它广范应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。沈阳双转子流量计价格,柴油煤油原油双转子流量计厂家 双转子流量计工作原理： 双转子流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。 流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。 dzsc/19/4187/19418776.jpg 双转子流量计适用领域： 双转子流量计使用寿命长，准确度高，可靠性强。压内损失极小，流量计通过的液体流量大，流量是同通径普通容积表的二倍左右适用于稀油、轻质油、稠油、含砂...
