天津靶式流量计价格,液体蒸汽粘稠油靶式流量计厂家
| 价 格： | 4000.00 | |
| 型号/规格： | KBL-65 | |
| 品牌/商标： | KELARY |
靶式流量计简介：
靶式流量计KBL系列主要用于解决高粘度，低雷诺数流体的流量测量。KBL系列靶式流量计则以先进的压敏电阻应变片技术为基本，加之更为科学、合理的结构设计，极大地提高了测理精度及可靠性；同时采用数字技术和微电子技术，将检测到的传感信号转变为4-20mA信号正比输出，现场直观液晶显示瞬时流量和累积流量。适用于各种气体、液体及蒸汽等介质的测量。尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。
靶式流量计工作原理：
靶式流量计KBL系列主要由测量管（外壳）、新型电容、力传感器、阻流件、积算显示和输出部分组成。
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力（kg）
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
ρ ——工况下介质密度（kg/m3）
V——介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF式中：
V——电容力传感器输出的电压（mV），
K——比例常数，
F——阻流件（靶）所受的作用力（kg）
靶式流量计产品特点：
压力损失小，计量准确，精度可达到0.2%
测速反应快，重复性好，可达0.05～0.08%
抗干扰，抗杂质能力特强、抗震动性强，一定范围内可测脉动流
安装简单方便，极易维护；传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
整台仪表在设计中无可动部件，插入式结构,拆卸方便；做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压
具有多种安装方式供选择，如选择在线插入式，安装费用低；可选用多种防腐及耐高低温材质
具有一体化温度、压力补偿，直接输出质量或标方；具有可选小信号切除、非线性修正、滤波时间可选择
采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
多种输出形式，能远传各种参数
靶式流量计适用领域：
(1)气体类(2)液体类 (3)蒸汽类：过热蒸汽、饱和蒸汽。
靶式流量计基本参数：
口 径：DN15～DN3000mm
公称压力：0.01～42MPa
工况温度：-196～+500℃
精 度：±0.2～±1.5%FS
量 程 比：1：15
壳 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
连接方式：双法兰式、插入式、对夹式、快速活接式、在线可拆装式。
靶式流量计选型说明
电容式靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号。计算公式如下：
液体介质:
气体介质:
qO——标准水的流量(m3/h) QO——标准干空气流量(Nm3/h)
q1——实际液体介质满量程流量(m3/h) Q1——实际气体介质标态满量程流量(m3/h)
ρo——标准状态水的密度 ρN——标准状态干空气密度
ρ——实际介质密度
标准条件指：
标准状态压力：Po=101.325kPa(绝) 标准状态温度：to=20℃
标准状态空气密度：ρ空气= 1.293kg/m3 标准状态水密度: ρ水 =999.8kg/m3
标准水流量测量范围表
|
公称口径DN(mm) |
流量计测量范围(m3/h) |
靶径比范围 |
压降（kPa） |
|
15 |
0.1～3 |
0.8～0.5 |
75.53 |
|
20 |
0.17～5 |
0.8～0.5 |
55.12 |
|
25 |
0.3～9 |
0.8～0.4 |
34.45 |
|
32 |
0.5～14 |
0.8～0.3 |
24.12 |
|
40 |
1.0～24 |
0.8～0.3 |
17.23 |
|
50 |
1.5～40 |
0.8～0.3 |
6.89 |
|
65 |
2.5～60 |
0.7～0.35 |
5.51 |
|
80 |
3.5～90 |
0.7～0.35 |
4.31 |
|
100 |
5～140 |
0.7～0.3 |
2.76 |
|
125 |
6～200 |
0.7～0.3 |
2.07 |
|
150 |
10～300 |
0.6～0.25 |
1.38 |
|
200 |
18～560 |
0.6～0.25 |
0.89 |
|
250 |
25～800 |
0.5～0.25 |
0.56 |
|
300 |
40～1200 |
0.5～0.2 |
0.35 |
|
350 |
50～1500 |
0.5～0.2 |
0.10 |
|
400 |
65～2000 |
0.5～0.2 |
0.07 |
|
450 |
90～2600 |
0.4～0.2 |
0.06 |
|
500 |
110～3300 |
0.4～0.2 |
0.05 |
|
550 |
140～4100 |
0.35～0.2 |
0.04 |
|
600 |
170～5000 |
0.3～0.15 |
0.03 |
|
700 |
230～6800 |
0.3～0.15 |
0.011 |
|
800 |
300～9000 |
0.3～0.15 |
0.0083 |
|
900 |
370～11000 |
0.3～0.15 |
0.0062 |
|
1000 |
470～14000 |
0.2～0.1 |
0.0055 |
|
1100 |
560～16000 |
0.2～0.1 |
0.0041 |
|
1200 |
670～20000 |
0.2～0.1 |
0.0034 |
|
1300 |
780～23000 |
0.2～0.1 |
0.0028 |
|
1400 |
900～27000 |
0.2～0.1 |
0.0018 |
|
1500 |
1050～31000 |
0.2～0.1 |
0.0016 |
|
1600 |
1200～32500 |
0.2～0.1 |
0.0014 |
|
1700 |
1350～36500 |
0.2～0.1 |
0.0012 |
|
1800 |
1510～40800 |
0.2～0.1 |
0.0011 |
|
1900 |
1680～45500 |
0.2～0.1 |
0.0010 |
|
2000 |
1850～50000 |
0.2～0.1 |
0.0009 |
|
2100 |
1980～55800 |
0.2～0.1 |
0.0008 |
注：实际压降=（实际流量/满量程流量）2×满量程压降。
靶式流量计安装注意事项：
1、安装方式
a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装。
b、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度)，同理工作温度-100度以下的介质，也要采取防冻措施；
c、为保证流量计准确计量，要求设置前后直管段；
d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；
e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
j、流量计壳体必须可靠接地，若无接地条件应向厂方说明。
- 所属城市：天津 天津市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王菁
- 电话：022-27612884
- 传真：022-27612884
- 手机：18602647037
- QQ ：

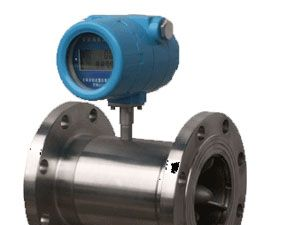

沈阳涡轮流量计价格,DN40自来水井水涡轮流量计厂家
