FNK08N03C|MOSFET生产批发热卖
| 价 格： | 面议 | |
| 型号/规格： | FNK08N03C | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-251 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 |
乾野电子目前的产品（20V-250V）大功率Trench-MOS 器件、（500V-650V）SJ-MOS器件、普通高压MOS器件（600V）已量产与销售， 并取得国内和国际的多项技术。

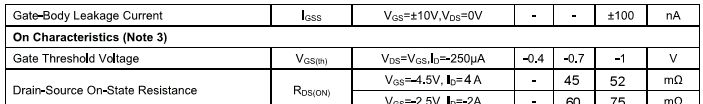

主要参数
1.开启电压VT
·开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压；
·标准的N沟道MOS管，VT约为3~6V;
·通过工艺上的改进，可以使MOS管的VT值降到2~3V.
2. 直流输入电阻RGS
·即在栅源极之间加的电压与栅极电流之比
·这一特性有时以流过栅极的栅流表示
·MOS管的RGS可以很容易地超过1010Ω。
3. 漏源击穿电压BVDS
·在VGS=0（增强型）的条件下 ,在增加漏源电压过程中使ID开始剧增时的VDS称为漏源击穿电压BVDS
·ID剧增的原因有下列两个方面：
（1）漏极附近耗尽层的雪崩击穿
（2）漏源极间的穿通击穿
·有些MOS管中，其沟道长度较短，不断增加VDS会使漏区的耗尽层一直扩展到源区，使沟道长度为零，即产生漏源间的穿通，穿通后，源区中的多数载流子，将直接受耗尽层电场的吸引，到达漏区，产生大的ID。
4. 栅源击穿电压BVGS
·在增加栅源电压过程中，使栅极电流IG由零开始剧增时的VGS,称为栅源击穿电压BVGS.
5. 低频跨导gm
·在VDS为某一固定数值的条件下 ,漏极电流的微变量和引起这个变化的栅源电压微变量之比称为跨导
·gm反映了栅源电压对漏极电流的控制能力
·是表征MOS管放大能力的一个重要参数
·一般在十分之几至几mA/V的范围内
6. 导通电阻RON
·导通电阻RON说明了VDS对ID的影响 ,是漏极特性某一点切线的斜率的倒数
·在饱和区，ID几乎不随VDS改变，RON的数值很大，一般在几十千欧到几百千欧之间
·由于在数字电路中 ,MOS管导通时经常工作在VDS=0的状态下，所以这时的导通电阻RON可用原点的RON来近似
·对一般的MOS管而言，RON的数值在几百欧以内。
7. 极间电容
·三个电极之间都存在着极间电容：栅源电容CGS 、栅漏电容CGD和漏源电容CDS
·CGS和CGD约为1~3pF
·CDS约在0.1~1pF之间
8. 低频噪声系数NF
·噪声是由管子内部载流子运动的不规则性所引起的
·由于它的存在，就使一个放大器即便在没有信号输人时，在输出端也出现不规则的电压或电流变化
·噪声性能的大小通常用噪声系数NF来表示，它的单位为分贝（dB）
·这个数值越小，代表管子所产生的噪声越小
·低频噪声系数是在低频范围内测出的噪声系数
·场效应管的噪声系数约为几个分贝，它比双极性三极管的要小
MOSFET的介绍
金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET依照其"通道"的极性不同，可分为n-type与p-type的MOSFET,通常又称为NMOSFET与PMOSFET,其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。
