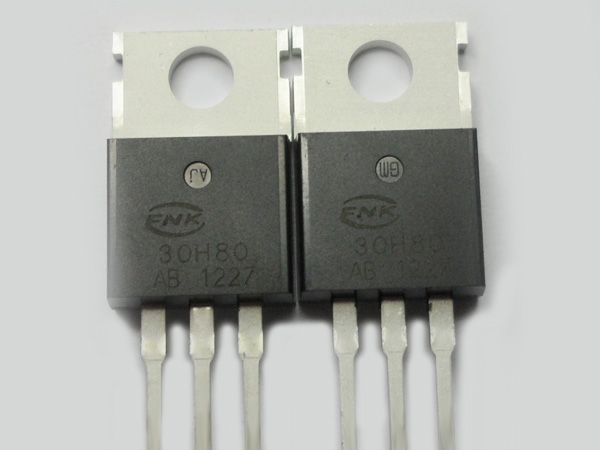

场效应管的主要参数
场效应管焊接技巧
焊接绝缘栅(或双栅)场效应管以及CMOS集成块时,因其输入阻抗很高、极间电容小,少量的静电荷即会感应静电高压,导致器件击穿损坏。
1.焊绝缘栅场效应管。保留原塑料套管或保护铝箔,用一段细裸铜丝在管脚根部绕3~4圈,使管脚可靠地接在一起。然后将细裸铜丝两端拧好,去掉原保护层。再把管脚剪至需要长度并弯成适当形状,以下可像焊普通晶体管那样焊接,焊好后拆除细铜丝即可。
2.焊CMOS集成块。先找一块比集成块稍大的铝箔和一块平整的泡沫塑料。铝箔平放在塑料泡沫上,将CMOS集成块垂直插入泡沫塑料后随即拔起,使铝箔附在集成块上以使引脚全部短路。然后将集成块插入线路板的规定位置,像焊其它集成块那样焊接,焊好后撕去铝箔即可。
乾野电子是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 场效应管的主要参数 直流参数 饱和漏极电流IDSS它可定义为:当栅、源极之间的电压等于零,而漏、源极之间的电压大于夹断电压时,对应的漏极电流。 夹断电压UP它可定义为:当UDS一定时,使ID减小到一个微小的电流时所需的UGS. 开启电压UT它可定义为:当UDS一定时,使ID到达某一个数值时所需的UGS. 交流参数 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容,它的值越小表示管子的性能越好。 极限参数 漏、源击穿电压当漏极电流急剧上升时,产生雪崩击穿时的UDS. 栅极击穿电压结型场效应管正常工作时,栅、源极之间的PN结处于反向偏置状态,若电流过高,则产生击穿现象。 场效应管的分类 场效应管分为结型场效应管(JFET)和绝缘栅场效应管(MOS管)两大类。 按沟道材料型和绝缘栅型各分N沟道和P沟道两种;按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有...
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货;同时专注于各产品的应用行业和领域的研究和并达到精通,使产品性能的利用达到化和化。 MOS管的主要参数 直流参数 饱和漏极电流IDSS它可定义为:当栅、源极之间的电压等于零,而漏、源极之间的电压大于夹断电压时,对应的漏极电流。 夹断电压UP它可定义为:当UDS一定时,使ID减小到一个微小的电流时所需的UGS. 开启电压UT它可定义为:当UDS一定时,使ID到达某一个数值时所需的UGS. 交流参数 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容,它的值越小表示管子的性能越好。 极限参数 漏、源击穿电压当漏极电流急剧上升时,产生雪崩击穿时的UDS. 栅极击穿电压结型场效应管正常工作时,栅、源极之间的PN结处于反向偏置状态,若电流过高,则产生击穿现象。 MOS管的简介 双极型晶体管把输入端电流的微小变化放大后,在输出端...
