FNK9926C|大量批发MOS管
| 价 格： | 面议 | |
| 型号/规格： | FNK9926C | |
| 品牌/商标： | FNK | |
| 封装形式： | SOP-8 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 |
乾野电子是中国研发成功并上量销售650V 超结-MOSFET（SJ-MOSFET）的设计公司，目标成为客户全球价值的功率半导体器件与服务供应商。
FNK9926C的产品介绍
本产品采用先进的沟槽技术，提供出色的RDS（ON）和低栅极电荷。他们在很宽的栅极驱动范围从1.8V提供操作8V.这两个设备的可单独使用，在平行或形成双向无阻塞交换。
场效应管的名字也来源于它的输入端（称为gate）通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这种晶体管称为金属氧化物半导体（MOS）晶体管，或，金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体管。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
FNK9926C|MOSFET厂家生产
信息内容：乾野电子主营范围：超结MOSFET,中低压MOSFET,高压MOSFET,51单片机系列。 FNK9926C的产品介绍 本产品采用先进的沟槽技术，提供出色的RDS（ON）和低栅极电荷。他们在很宽的栅极驱动范围从1.8V提供操作8V.这两个设备的可单独使用，在平行或形成双向无阻塞交换。 随著半导体制造技术的进步，对于整合更多功能至单一芯片的需求也跟著大幅提升，此时用MOSFET设计模拟电路的另外一个优点也随之浮现。为了减少在印刷电路板（Printed Circuit Board,PCB）上使用的积体电路数量、减少封装成本与缩小系统的体积，很多原本独立的类比芯片与数位芯片被整合至同一个芯片内。MOSFET原本在数位积体电路上就有很大的竞争优势，在类比积体电路上也大量采用MOSFET之后，把这两种不同功能的电路整合起来的困难度也显著的下降。另外像是某些混合讯号电路（Mixed-signal circuits），如类比/数位转换器（Analog-to-Digital Converter,ADC），也得以利用MOSFET技术设计出效能更好的产品。

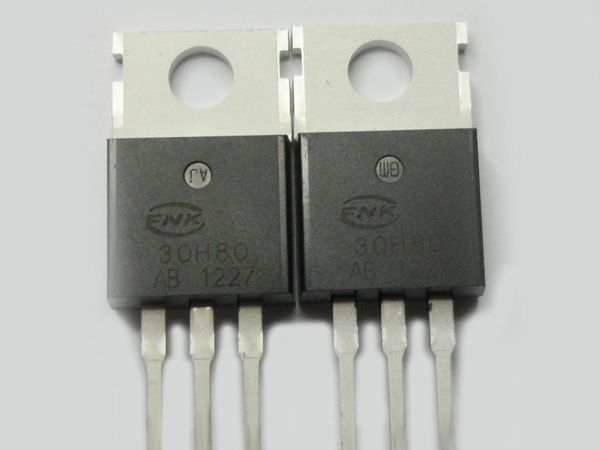

FNK30H80|场效应管焊接技巧
信息内容：乾野电子产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪；性能与可靠性超越同行；应用偏向高端；注重品牌和信誉。 场效应管的主要参数 直流参数 饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。 夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS. 开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS. 交流参数 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容，它的值越小表示管子的性能越好。 极限参数 漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS. 栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN结处于反向偏置状态，若电流过高，则产生击穿现象。 场效应管焊接技巧 焊接绝缘栅（或双栅）场效应管以及CMOS集成块时，因其输入阻抗很高、极间电容小，少量的静电荷即会感应静电高压，导致器件击穿损坏。 1.焊绝缘栅场效应管。保留原塑料套管或保护铝箔，用一段细裸铜丝在管脚根部绕3~4圈，使管...
