FNK08N03C|MOSFET原厂原包装
| 价 格： | 面议 | |
| 型号/规格： | FNK08N03C | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-252 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 盒带编带包装 |
乾野电子从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。
FNK08N03C的参数：
dzsc/19/4069/19406906.jpg
MOSFET的概述
从目前的角度来看MOSFET的命名，事实上会让人得到错误的印象。因为MOSFET里代表"metal"的个字母M在当下大部分同类的元件里是不存在的。早期MOSFET的栅极（gate electrode）使用金属作为其材料，但随著半导体技术的进步，随后MOSFET栅极使用多晶硅取代了金属。在处理器中，多晶硅栅已经不是主流技术，从英特尔采用45纳米线宽的P1266处理器开始，栅极开始重新使用金属。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
FNK08N03C|场效应管的工作原理
信息内容：乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势，专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作，通过保证产品在生产和测试过程中的质量控制，确保大批量生产中，产品的持续优质和稳定供货；同时专注于各产品的应用行业和领域的研究和并达到精通，使产品性能的利用达到化和化。 FNK08N03C的参数： dzsc/19/4069/19406915.jpg 场效应管的工作原理 场效应管工作原理用一句话说，就是"漏极-源极间流经沟道的ID,用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID".更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。 在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个...
FNK08N03C|MOS管的主要参数

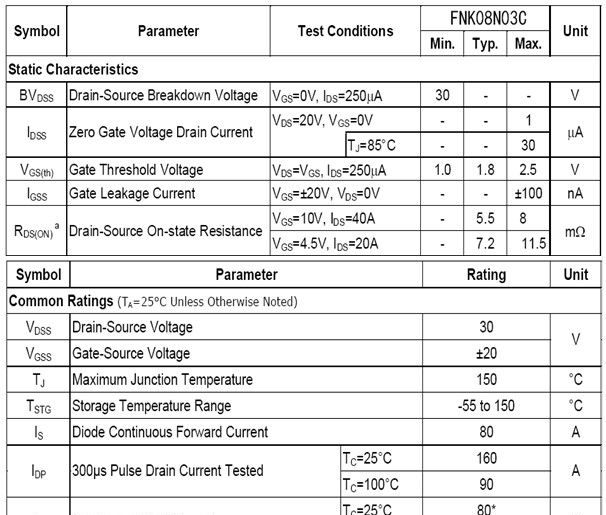

信息内容：乾野电子产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪；性能与可靠性超越同行；应用偏向高端；注重品牌和信誉。 FNK08N03C的参数： dzsc/19/4069/19406954.jpg MOS管的主要参数 1.开启电压VT ·开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压； ·标准的N沟道MOS管，VT约为3~6V; ·通过工艺上的改进，可以使MOS管的VT值降到2~3V. 2. 直流输入电阻RGS ·即在栅源极之间加的电压与栅极电流之比 ·这一特性有时以流过栅极的栅流表示 ·MOS管的RGS可以很容易地超过1010Ω。 3. 漏源击穿电压BVDS ·在VGS=0（增强型）的条件下 ,在增加漏源电压过程中使ID开始剧增时的VDS称为漏源击穿电压BVDS ·ID剧增的原因有下列两个方面： （1）漏极附近耗尽层的雪崩击穿 （2）漏源极间的穿通击穿 ·有些MOS管中，其沟道长度较短，不断增加VDS会使漏区的耗尽层一直扩展到源区，使沟道长度为零，即产生漏源间的穿通，穿通后，源区中的多数载流子，将直接受耗尽层电场的吸引，到达漏区，产生大的ID 4. 栅源击穿电压BVGS ...
