FNK08N03C|场效应管的工作原理
| 价 格： | 面议 | |
| 型号/规格： | FNK08N03C | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-252 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 |
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势，专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作，通过保证产品在生产和测试过程中的质量控制，确保大批量生产中，产品的持续优质和稳定供货；同时专注于各产品的应用行业和领域的研究和并达到精通，使产品性能的利用达到化和化。

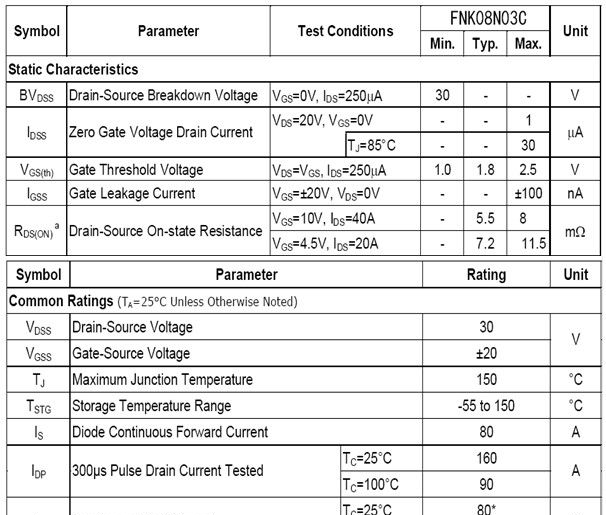

FNK08N03C的参数：
dzsc/19/4069/19406915.jpg
场效应管的工作原理
场效应管工作原理用一句话说，就是"漏极-源极间流经沟道的ID,用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID".更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。
在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。因漂移电场的强度几乎不变产生ID的饱和现象。其次，VGS向负的方向变化，让VGS=VGS（off），此时过渡层大致成为覆盖全区域的状态。而且VDS的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。
