1N4007 整流二极管
| 价 格： | 0.10 | |
| 型号/规格： | 1N4007 | |
| 品牌/商标： | MIC |
整流二极管 较强的正向浪涌承受能力：30A 正向平均整流电流：1.0A dzsc/19/4011/19401170.jpg
反向耐压：1000V 低的反向漏电流：5uA（值） 正向压降：1.0V 反向峰值电流：30uA 典型热阻：65℃/W 典型结电容：15pF[1] 工作温度：－50℃～+150℃ 封装：DO-41 还有二极管 1N5822这个是3A的肖特基二极管,反压40VRL207是普通的2A整流二极管，反压1000V
编辑本段1N4007主要特性
特征 ·低的反向漏电流 dzsc/19/4011/19401170.jpg普通塑封整流二极管
·较强的正向浪涌承受能力 ·高温焊接保证 250℃/10 秒, 0.375" (9.5mm)引线长度。 250℃/10 seconds, 0.375" (9.5mm) 引线可承受5 磅 (2.3kg) 拉力。 机械数据 ·端子: 镀锡轴向引线 ·极性: 色环端为负极 ·安装位置: 任意- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江海珊
- 电话：755-82546387
- 传真：755-82546387
- 手机：13715983472
- QQ ：
TXS0102DCUR 集成电路
信息内容：表面贴装型PGA。通常PGA 为插装型封装，引脚长约3.4mm。表面贴装型PGA 在封装的 底面有陈列 dzsc/19/4011/19401171.jpg 集成电路 状的引脚，其长度从1.5mm 到2.0mm。贴装采用与印刷基板碰焊的方法，因而 也称 为碰焊PGA。因为引脚中心距只有1.27mm，比插装型PGA 小一半，所以封装本体可制作得 不 怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI 用的封装。封装的基材有 多层陶 瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。 21、JLCC (J-leaded chip carrier) J 形引脚芯片载体。指带窗口CLCC 和带窗口的陶瓷QFJ的别称(见CLCC 和QFJ)。部分半导体厂家采用的名称。 22、LCC (Leadless chip carrier) 无引脚芯片载体。指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。是高速和高频IC 用封装，也称为陶瓷QFN 或QFN－C(见QFN)。 23、LGA (land grid array) 触点陈列封装。即在底面制作有阵列状态坦电极触点的封装。装配时插入插座即可。现 已 实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA，应用于高速 逻辑 LSI 电路。 LG...

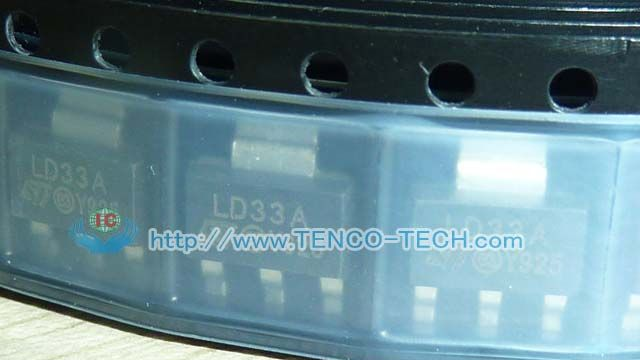

LD1117-3.3 三极管
信息内容：1. 用指针式万用表检测 首先选量程：R﹡100或R﹡1K档位；然后，测量PNP型半导体三极管的发射极和集电极的正向电阻值，红表笔接基极，黑表笔接发射极，所测得阻值为发射极正向电阻值，若将黑表笔接集电极（红表笔不动），所测得阻值便是集电极的正向电阻值，正向电阻值愈小愈好。再次，测量PNP型半导体三极管的发射极和集电极的反向电阻值。将黑表笔接基极，红表笔分别接发射极与集电极，所测得阻值分别为发射极和集电极的反向电阻，反向电阻愈小愈好。倘若测试结果偏离甚远，就可以认为管子是坏的，如极间击穿，则正、反向电阻值均为零。若烧断，则均为无穷大。测量NPN型半导体三极管的发射极和集电极的正向电阻值的方法和测量PNP型半导体三极管的方法相反。 2. 用数字式万用表检测 利用数字万用表不仅能判定晶体管的电极、测量管子的共发射极电流放大系数HFE，还可以鉴别硅管与锗管。由于数字万用表电阻档的测试电流很小，所以不适用于检测晶体管，应使用二极管档或者HFE进行测试。 将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“OL”或“1”，若是PNP型...
