供应贴片功率电感 CD32 33UH 0.56A (3.5*3*2.1MM)
| 价 格： | 115.00 | |
| 型号/规格： | 贴片功率电感 CD32 33UH 0.56A | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 0.56 | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 3.5*3*2.1 |
磁珠和电感在解决EMI和EMC方面的作用有什么区别，各有什么特点，是不是使用磁珠的效果会更好一点呢?
磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，象一些RF电路，PLL,振荡电路，含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ. 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
磁珠的功能主要是消除存在于传输线结构(电路)中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色(衰减器)，该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
磁珠可等效成一个电感，但这个等效电感与电感线圈是有区别的，磁珠与电感线圈的区别就是，电感线圈有分布电容。因此，电感线圈就相当于一个电感与一个分布电容并联。如图1所示。图1中，LX为电感线圈的等效电感(理想电感)，RX为线圈的等效电阻，CX为电感的分布电容。
电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势(电动势用以表示有源元件理想电源的端电压)，这就是自感。两个电感线圈相互靠近时，一个功率电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。更多的电感信息：http://www.dzsc.com/product/file693.html
理论上对传导干扰信号进行抑制，要求抑制电感的电感量越大越好，但对于电感线圈来说，电感量越大，则电感线圈的分布电容也越大，两者的作用将会互相抵消。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD32 22UH 0.63A (3.5*3*2.1MM)

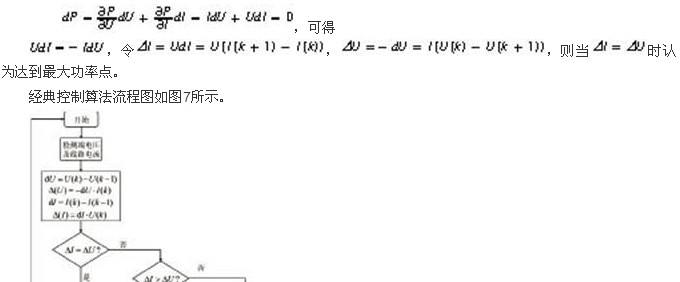

信息内容：测试方法与数据、结果分析 测试仪器选用：数字示波器TDS1002；4位半数字万用表VC9807A+；20M数字信号源RIGOL DG1022；双路可跟踪直流稳定电源HY1711。测试框图如图8所示。 测试方法： ①功率点跟踪功能：在60V输入电压情况下，根据测试数据表1改变RS与 RL(30賬36)，记录电压表2与电压表1的示数。 ②频率相位跟踪功能：根据测试数据表2改变输入信号UREF从45Hz~55Hz步进，从示波器观察频率跟踪的速度和输出电压的频率，以及两者的相位差，记录在测试数据表2中。 ③效率：额定RS=RL =30偈保锹嫉缪贡1、电压表2，电流表1、电流表2的示数，效率=UoIo/UiIi ④失真度：用示波器FFT观察显示波形，记录基波和各次谐波的幅度。 测试数据： ① 数据记录：各数据列于表1~表3中。 表1 功率点跟踪 dzsc/19/3926/19392641.jpg ③输出过流保护和自恢复功能：将输出短路，电路进入过流保护，指示灯亮，液晶屏显示报警，除去短路后报警消失，电路恢复正常。 ④输入欠压保护和自恢复功能：调节输入电压 ，当电压表2显示电压低于25V时液晶屏显示报警。再提高电源电压，报警消失，电路重新正常工作。...
供应贴片功率电感 CD32 15UH 0.82A (3.5*3*2.1MM)
信息内容：提高效率的方法 开关电源电路设计中的主要损耗包括：场效应管的导通电阻损耗和开关损耗；滤波电路中电感和电容的损耗；隔离变压器的钢损与铁损。综合考虑成本和性能，本电路选用了IRF540，其导通电阻仅为77m欧，其输入结果电容为1700pF。在带载额定电流1A时，全桥的静态功耗Pon=4×I2×Ron=0.308W。由于滤波电感和电容工作在高频下，起储能释能作用，因此电感要尽量减小内阻，并保留1mm磁隙防止饱和，电容则要选取等效串联电阻ESR较小的高频低阻类型，以减小在电容上产生的功率损耗，本设计中所用的电感线圈为多股漆包线并绕，以减小高频下导线集肤效应带来的损耗，并使用铁氧体材料的磁芯，以减小其磁滞损耗。电容则选用聚丙烯电容，它具有较好的高频特性、稳定性和较小的损耗。为减小隔离变压器T的损耗，导线的载流量选2.5A/mm2，选用冷轧钢带替代矽钢片。 滤波参数的设置 滤波电感使用直径36mm磁罐，加1mm磁隙，用0.4mm漆包线5股并绕20匝，实测电感为200霧左右；为减小通带衰减，取截止频率为5kHz，一百倍于基频，得C=4.7霧。为进一步减小正弦波谐波分量，又用60霩铁粉环电感与0.68霧电容进行了二次滤波，最终效果比较理想。 电路与程...
