供应贴片功率电感 CD32 15UH 0.82A (3.5*3*2.1MM)

价 格: 115.00
型号/规格:贴片功率电感 CD3 15UH 0.82A
品牌/商标:CHILISN (奇力新) FH(风华)
环保类别:无铅环保型
主要用途:普通/民用电子信息产品
额定电流:0.82
额定电压:0.25
外形尺寸:3.5*3*2.1

提高效率的方法

开关电源电路设计中的主要损耗包括:场效应管的导通电阻损耗和开关损耗;滤波电路中电感和电容的损耗;隔离变压器的钢损与铁损。综合考虑成本和性能,本电路选用了IRF540,其导通电阻仅为77m欧,其输入结果电容为1700pF。在带载额定电流1A时,全桥的静态功耗Pon=4×I2×Ron=0.308W。由于滤波电感和电容工作在高频下,起储能释能作用,因此电感要尽量减小内阻,并保留1mm磁隙防止饱和,电容则要选取等效串联电阻ESR较小的高频低阻类型,以减小在电容上产生的功率损耗,本设计中所用的电感线圈为多股漆包线并绕,以减小高频下导线集肤效应带来的损耗,并使用铁氧体材料的磁芯,以减小其磁滞损耗。电容则选用聚丙烯电容,它具有较好的高频特性、稳定性和较小的损耗。为减小隔离变压器T的损耗,导线的载流量选2.5A/mm2,选用冷轧钢带替代矽钢片。

滤波参数的设置

滤波电感使用直径36mm磁罐,加1mm磁隙,用0.4mm漆包线5股并绕20匝,实测电感为200左右;为减小通带衰减,取截止频率为5kHz,一百倍于基频,得C=4.7。为进一步减小正弦波谐波分量,又用60铁粉环电感与0.68电容进行了二次滤波,最终效果比较理想。

电路与程序设计

DC-AC电路

DC-AC逆变器由振荡原理的D类功率放大器构成,利用负反馈的高频自激,产生幅度较弱的高频振荡叠加在工频信号上,经过比较器产生高频SPWM开关信号通过浮栅驱动器驱动MOS管半桥。自振荡逆变器框图如图4所示。DA-AC逆变器原理图如图5所示。

dzsc/19/3926/19392642.jpg

由于负反馈在工频上是稳定的,因此输出的信号的放大倍数由R2与 R4的分压比决定,而自振荡(产生的SPWM)频率可通过微调补偿网络中的电阻、电容值进行调整,实际中综合考虑损耗和滤波电路的设计,选定频率约为28kHz,保证输出电压在功率电源HVDC范围内,比例放大系数选为12。这种逆变器自身闭环,整个电路只使用一个比较器,可以根据负载的变化自动调整SPWM的占空比,使输入/输出电压始终成比例关系。

设计时,使用两个上述的自振荡逆变器构成平衡桥式DA-AC变换器,以LM393做逆变的比较器,配合自带死区的IR21094浮栅驱动器驱动IRF540功率MOS管,获得了较高的效率和极低的失真度。

过流保护及自恢复电路

电流I在采样电阻上产生的电压经过LM358放大10倍后与参考电压比较,超过则输出低电平, C7经过二极管迅速放电,使#SD信号被拉低,浮栅驱动器输出被关闭,向单片机报警。同时I变小,运放1脚(如图6)输出高电平,+5V经过R17对C7充电,经过一段时间达到浮栅驱动器的高电平门限时,再次打开场效应管。这样可以保证过流时迅速关断输出,关闭一段时间后自行试探,在故障消除后可自动恢复。

dzsc/19/3926/19392642.jpg

欠压报警指示,实时显示当前入口处Ud电压

欠压时MPPT算法将自动使输出为零,功率最小。单片机实时采样Ud电压后在液晶上显示,小于25V时报警。

控制电路与控制程序

在功率电源入口处用470k与20k金属膜电阻分压到合适电压后进行电压采样,电流则由40毫欧电阻高端采样后经隔离差动放大器HCPL7800放大后再由仪表放大器AD620转换成单端电压,送给A/D采样,其中HCPL7800和AD620带有48倍的增益,将电压放大到2V左右,保证采样电流有足够的精度。功率时有

dzsc/19/3926/19392642.jpg

深圳市富斯特威电子有限公司
公司信息未核实
  • 所属城市:广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 叶先生
  • 电话:0755-36520866/23905337/36613991
  • 传真:0755-23607196
  • 手机:15986651548
  • QQ :QQ:1191167366QQ:597919991QQ:597141660
公司相关产品

供应贴片功率电感 CD32 10UH 0.95A (3.5*3*2.1MM)

信息内容:

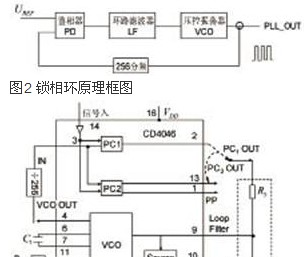

引言 目前,煤炭、石油等能源正走向枯竭,且环境污染问题也日益严重,新能源和可再生能源的利用已经成为世界各国的燃眉之急。作为一种无污染的可再生能源,太阳能越来越受到人们的青睐。太阳能光伏并网发电产业迅速发展对人们提出的可持续发展有重大的意义。本设计利用锁相环倍频、比较器过零触发和MSP430F169单片机DA产生与输入信号同频同相且幅值可控的正弦波,作为DA-AC电路的输入参考信号,其中DA-AC电路采用D类功放中自激反馈模型,利用负反馈的自激振荡产生正弦波脉宽调制(SPWM)波,通过硬件之间的配合,实现了逆变电压输出及功率、同频同相的跟踪。 装置方案的选用 DC-AC逆变方案:采用D类功放中自振荡式模型的逆变拓扑,利用负反馈的高频自激产生所需的PWM开关信号。此方案为闭环系统,在功率电源和负载变化时波形基本无失真,且硬件电路简单。 锁相锁频方案:利用锁相环的锁相锁频功能,将参考信号倍频,产生与其同步的时钟,以此时钟调整输入输出的频相关系。此方案完全由硬件电路实现,简单方便。 功率点跟踪方案:采用经典MPPT算法,对光伏阵列的输出电压电流连续采样,寻找dP/dU为零的点,即为功率点。 装置...

详细内容>>

供应贴片功率电感 CD32 6.8UH 1.22A (3.5*3.21MM)

信息内容:

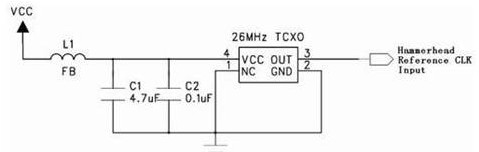

当使用低增益(10~15dB)的无源天线时,接收到的GPS信号需要经过滤波后送给Hammerhead的LNA,Global Locate推荐使用Epcos公司的B9000 SAW滤波器。在LNA的输入和输出引脚需要匹配网络,匹配阻抗为50M琇NA的输出在送给混频器之前也需要使用滤波器来抑制带外信号,Global Locate推荐使用Epcos公司的B7840 SAW滤波器,经该滤波器输出的平衡差分信号对可以直接送给Hammerhead的混频器差分输入引脚。 如果使用高增益(25~30dB)的有源天线,无需使用内部LNA,直接将接收到的GPS信号经过B7840滤波后送给混频器即可。因为需要给天线供电,因此在天线电源处采用了LC滤波(L1,C2)用来滤除由电源进入的高频噪声。C3用来隔直,防止直流偏置进入混频器。另外要注意增加合适的衰减器,防止混频器过载。假设混频器输入信号增益为18dB,天线接收器增益为28dB,天线线缆衰减1.4 dB/m,长度为3m,可以增加一个T型电阻衰减网络,其衰减系数=28-18-3×1.4≈5dB。 参考时钟 Hammerhead用到了两种时钟。一种是参考时钟,范围10~40MHz,可来自于外部系统的时钟输入,也可由一个独立的时钟IC产生。因为该时钟提供给芯片内部的锁相环、射频模块、数字基带以及相关器等模块,...
