当输入至输出电压差减少时，升流的好处将会消失。再从另一角度看电流升流关系，由Iboost=(N+1)/[(N×Vout/Vindc)]+1可知，当输出电压Vout接近输入电压Vin时，分母变成N+1，整个算式的值减小。在输入电压极高时，这个算式的值接近N+1，因而在某个合适的点对电感进行抽头，就能够有效地将输出电流升流。这个关系等式说明了峰值电流升流效应，但由于电感的集成效应，实际输出电流增加会是电流波形的加权平均。
由于绕组两段之间泄漏电感的负面影响，抽头在电感的位置及如何获得抽头节点也很重要。抽头应使用多线并绕组(multifilar winding)技术，这种技术能实现对称及交错的绕组，降低泄漏电感。对于图2中的电感L2来说，线圈应当采用平面绕组(flat winding)制造(没有绞合)，四个绕组同时绕(四线并绕组，“四条线并列”)，然后以串行辅助方式连接四个绕组(一个绕组的“结束”顺接下一个绕组的“开始”)。第三段至第四段的连接成为续流二极管的抽头。这种绕组技术确保所有绕组具有对称的磁通量“沉浸”，而泄漏电感极小。对于较低输入电压而言，绕组配置可以采用双线绕组来实现，这时(电感)仅有两个绕组，抽头位于中间点，而两个绕组在这个中间点以串联相加形式连接。在这种情况下，上述关系等式中的N变为1，因为绕组拥有相等的匝数。一个好方法是选择一种将扩展的占空比D’置于0.2和0.5之间某处的配置。如果使用传统降压转换器，D大于0.25，那么抽头式电感方法将可能没有好处。实践显示，对电感进行抽头使得N等于1、2或3(取决于输入至输出电压比)时常将会有满意的结果。
抽头式电感的另一个后果是U1中开关MOSFET的源极上额外的负电压偏移，因为这时续流二极管无法直接将这个电压钳位至低于输出共轨的二极管压降。MOSFET上的额外负电压将是降压输出电压加上二极管压降，再乘以续流绕组的全部电感绕组的匝数比所得。采用上述多线线圈绕组技术，这个尖峰应当可以最小化；但视乎MOSFET的额定电压，在开关节点至输出共轨间可增加一个小型电阻/电容(R/C)缓冲器(R4及C8)，能够消除尖峰。假定通用主电源在高压(270Vac)输入，MOSFET上的峰值电压将是在500V左右，在NCP1014的700V额定值以下。
另外一个受抽头式电感影响的问题是输出电容C4的额定纹波电流。MOSFET关闭时，电感电流中突兀的电流步幅将被电容感测到，而这个电流步幅的均方根(RMS)值将接近峰-峰值电流步幅的一半，显著高于常规降压输出电容通常所经受的“良性”三角电流。视乎电容等效串联电阻(ESR)，可能需要使用多个并行输出电容，不仅是要处理增加的纹波电流，还要控制在电容ESR的峰-峰值电压纹波。对于要求极低输出纹波的应用而言，可能需要使用两段式“e”网络输出滤波器，以及增加一个4.7霩小片电感及另一个跟随它的输出电容。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD31 2.2UH 1.47A (3.5*3*1.6MM)
信息内容：随着传感器技术的成熟发展，传感器已广泛应用于各种测量装置中。在很多几何量测量装置中，位移传感器是不可或缺的组成部分。如Mahr公司生产的891EA齿轮测量中心是一款较早实现电子展成的测量中心，它采用的测头是旁向位移测头，该测头的传感器即为一维的功率电感式位移传感器。原测头电路系统由于硬件局限性，线性测量范围小，精度不高，已无法满足891EA的测量需求。 本文结合传感器的特点，设计了测头电路系统，它不仅能满足测量中心的机械动作，并在完成原电路测量功能基础上提高了测量精度，扩大了测头的检测范围，提高了测量的安全性；同时，将测头电路系统与A /D卡配接，可在计算机的控制下实现自动检测功能。 本文介绍了一种电感式位移传感器的电路系统。该系统以一片AD698芯片为信号调整电路的核心，将位移量输出信号转换为相应的直流电压值，并结合其它一系列电路模块实现了测头位移量测量。通过对测头的标定试验证明该系统精度高、线性测量范围大。更多的功率电感信息可以查看：http://www.dzsc.com/product/file693.html 1 系统结构与工作原理 dzsc/19/3926/19392636.jpg
供应贴片功率电感 CD32 100UH 0.31A (3.5*3*2.1MM)

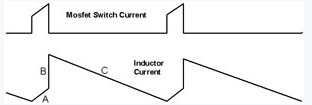

信息内容：单的降压转换器对于低功率电源非常有用，且性价比高，适用于输入至输出隔离非必需的应用。而在离线主电源中，由于转换器输出电压较低，输入至输出电压差过高，增加了降压转换器中的峰值-平均电流比，导致电源元件工作的占空比极低，并通常会降低能效和电路性能。本文介绍一种解决方案，即利用抽头式降压输出扼流圈来解决这些问题。 降压转换器工作 图1所示为300mA、12V输出电压(功率3.6W)的传统离线降压转换器。该转换器采用了安森美半导体的集成MOSFET的NCP1014单片电流模式控制器，使电路最简洁；当然，也可以采用分立控制器NCP1216和一个独立的MOSFET来配置。稳压和反馈由齐纳二极管Z1、相关电阻R2和R3及光耦合器U2所构成的简单网络来达成。需要光耦合器是因为NCP1014控制器的接地位于开关节点，而光反馈是克服相关的dV/dt和其他类型分立反馈和/或电压偏置电路相关高压问题的最简单、最经济方法。这个电路图还包括一个简单的传导型电磁干扰(EMI)滤波器，含C1、C2、L1和C3构成的π网络。 dzsc/19/3926/19392637.jpg 如同典型的降压工作，大电容 C3两端的离线电压为U1的内部MOSFET漏极(引脚3)提供直流电平，MOSFET的源极(引脚4)会控制...
