价 格: | 115.00 | |
型号/规格: | 贴片功率电感 CD32 220UH | |
品牌/商标: | CHILISN (奇力新) FH(风华) | |
环保类别: | 无铅环保型 | |
主要用途: | 普通/民用电子信息产品 | |
额定电流: | 0.15 | |
额定电压: | 0.25 | |
外形尺寸: | 3.5*3*2.1 |
随着传感器技术的成熟发展,传感器已广泛应用于各种测量装置中。在很多几何量测量装置中,位移传感器是不可或缺的组成部分。如Mahr公司生产的891EA齿轮测量中心是一款较早实现电子展成的测量中心,它采用的测头是旁向位移测头,该测头的传感器即为一维的功率电感式位移传感器。原测头电路系统由于硬件局限性,线性测量范围小,精度不高,已无法满足891EA的测量需求。
本文结合传感器的特点,设计了测头电路系统,它不仅能满足测量中心的机械动作,并在完成原电路测量功能基础上提高了测量精度,扩大了测头的检测范围,提高了测量的安全性;同时,将测头电路系统与A /D卡配接,可在计算机的控制下实现自动检测功能。
本文介绍了一种电感式位移传感器的电路系统。该系统以一片AD698芯片为信号调整电路的核心,将位移量输出信号转换为相应的直流电压值,并结合其它一系列电路模块实现了测头位移量测量。通过对测头的标定试验证明该系统精度高、线性测量范围大。更多的功率电感信息可以查看:http://www.dzsc.com/product/file693.html
1 系统结构与工作原理
dzsc/19/3926/19392634.jpg

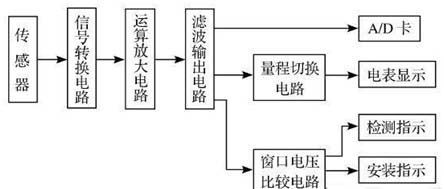

图1为测头电路系统结构框图。测头电路系统主要由信号转换电路、运算放大电路、滤波输出电路、量程切换电路和窗口电压比较电路五部分组成。传感器输出交流电压信号,电压值与传感器磁芯位置成正比,经过信号转换电路将其转换为相应的直流电压信号。
运算放大电路对直流电压信号进行放大,以满足后续电路的电压需求;放大后的直流信号经过滤波输出电路输出到A /D 卡,在计算机控制下实现自动检测;同时,滤波信号经量程切换电路,将直流电压信号以对应电表不同量程的位移值得以显示,从而提供直观的测量结果;滤波信号经窗口电压比较电路可检测到测头位移状态,分别以检测、安装、报警等状态显示输出,保证了安装和检测过程的安全。
2 主要功能模块
2.1 信号转换电路信号转换电路的功能是将传感器输出的交流电压信号转换为相应的直流电压信号。信号转换电路的设计直接影响到整个测头电路系统的测量精度,是测头电路系统的核心部分。
传感器为线性差分式位移传感器,它的输入为磁芯的机械位移,输出为与磁芯位置成正比的交流电压信号。传感器初级线圈由外部参考正弦波信号源激励,两个次级线圈反向串联,磁芯的移动可改变初级线圈之间的耦合磁通,从而产生两个幅值不同的交流电压信号。
当输入至输出电压差减少时,升流的好处将会消失。再从另一角度看电流升流关系,由Iboost=(N+1)/[(N×Vout/Vindc)]+1可知,当输出电压Vout接近输入电压Vin时,分母变成N+1,整个算式的值减小。在输入电压极高时,这个算式的值接近N+1,因而在某个合适的点对电感进行抽头,就能够有效地将输出电流升流。这个关系等式说明了峰值电流升流效应,但由于电感的集成效应,实际输出电流增加会是电流波形的加权平均。 由于绕组两段之间泄漏电感的负面影响,抽头在电感的位置及如何获得抽头节点也很重要。抽头应使用多线并绕组(multifilar winding)技术,这种技术能实现对称及交错的绕组,降低泄漏电感。对于图2中的电感L2来说,线圈应当采用平面绕组(flat winding)制造(没有绞合),四个绕组同时绕(四线并绕组,“四条线并列”),然后以串行辅助方式连接四个绕组(一个绕组的“结束”顺接下一个绕组的“开始”)。第三段至第四段的连接成为续流二极管的抽头。这种绕组技术确保所有绕组具有对称的磁通量“沉浸”,而泄漏电感极小。对于较低输入电压而言,绕组配置可以采用双线绕组来实现,这时(电感)仅有两个绕组,抽头位于中间点,而两个绕组在这个中间点以串联相加形式连接。在...
随着传感器技术的成熟发展,传感器已广泛应用于各种测量装置中。在很多几何量测量装置中,位移传感器是不可或缺的组成部分。如Mahr公司生产的891EA齿轮测量中心是一款较早实现电子展成的测量中心,它采用的测头是旁向位移测头,该测头的传感器即为一维的功率电感式位移传感器。原测头电路系统由于硬件局限性,线性测量范围小,精度不高,已无法满足891EA的测量需求。 本文结合传感器的特点,设计了测头电路系统,它不仅能满足测量中心的机械动作,并在完成原电路测量功能基础上提高了测量精度,扩大了测头的检测范围,提高了测量的安全性;同时,将测头电路系统与A /D卡配接,可在计算机的控制下实现自动检测功能。 本文介绍了一种电感式位移传感器的电路系统。该系统以一片AD698芯片为信号调整电路的核心,将位移量输出信号转换为相应的直流电压值,并结合其它一系列电路模块实现了测头位移量测量。通过对测头的标定试验证明该系统精度高、线性测量范围大。更多的功率电感信息可以查看:http://www.dzsc.com/product/file693.html 1 系统结构与工作原理 dzsc/19/3926/19392636.jpg
