供应贴片功率电感 CD32 3.3UH 1.83A (3.5*3*2.1MM)
| 价 格： | 115.00 | |
| 型号/规格： | 贴片功率电感 CD32 3.3UH 1.83A | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 1.83 | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 3.5*3*2.1 |
1.半导体收音机用振荡线圈
此振荡线圈在半导体收音机中与可变电容器等组成本机振荡电路，用来产生一个输入调谐电路接收的电台信号高出465kHz的本振信号。其外部为金属屏蔽罩，内部由尼龙衬架、工字形磁心、磁帽及引脚座等构成，在工字磁心上有用高强度绕制的绕组。磁帽装在屏蔽罩内的尼龙架上，可以上下旋转动，通过改变它与线圈的距离来改变线圈的电感量。电视机中频陷波线圈的内部结构与振荡线圈相似，只是磁帽可调磁心。
2.电视机用行振荡线圈
行振荡线圈用在早期的黑白电视机中，它与外围的阻容元件及行振荡晶体管等组成自激振荡电路(三点式振荡器或间歇振荡器、多谐振荡器)，用来产生频率为15625HZ的矩形脉冲电压信号。该线圈的磁心中 心有方孔，行同步调节旋钮直接插入方孔内，旋动行同步调节旋钮，即可改变磁心与线圈之间的相对距离，从而改变线圈的电感量，使行振荡频率保持为功率电感-贴片电感-绕线电感-电感线圈-电感厂家-电子新闻HZ，与自动频率控制电路(AFC)送入的行同步脉冲产生同步振荡。
3.行线性线圈
行线性线圈(其电感量随着电流的增大而减小)，它一般串联在行偏转线圈回路中，利用其磁饱和特性来补偿像的线性畸变。
行线性线圈是用漆包线在"工"字型铁氧体高频磁心 或铁氧体磁棒上绕制而成，线圈的旁边装有可调节的磁铁。通过改变磁铁与线圈的相对位置来改变线圈电感量的大小，从而达到线性补偿的目的。
|功率电感|插件功率电感|叠层功率电感|工形功率电感|功率电感器|SMD功率电感|工字型功率电感|屏蔽式功率电感|贴片功率电感|高频功率电感
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应贴片功率电感 CD32 4.7UH 1.52A (3.5*3*2.1MM)
信息内容：引言 GPS(全球定位系统)发展到今天，其用途越来越广泛，而技术的进步和用户需求也不断推动GPS系统的增强。目前美国正在致力于GPS Block II系统的现代化和“GPS - III”计划，旨在全面改善GPS的生命力、精度、可用性、完好性、灵活性和安全性。 GPS用户端设备也处于不断升级和发展之中。从接收机的结构来看，随着VLSI(超大规模集成电路)和DSP技术的发展,单通道序贯式、时分多路复用式接收机早已被采用DSP模块的并行多通道接收机所代替，所能达到的通道数和等效相关器数不断增加，集成度更高的内嵌MPU/ MCU的GPS基带处理器芯片成为主流，将射频和数字处理集成在一起的单芯片接收机产品也已经问世。 本文介绍了一种单芯片GPS接收机的硬件设计。该方案采用Hammerhead芯片,该芯片集射频与基带GPS功能于一身，具有低功耗、高性能、尺寸小的特点。 Hammerhead Hammerhead是一款由英飞凌科技公司和Global Locate公司合作开发的高集成度单片GPS接收机IC，片内集成了低噪声放大器、混频器、自动增益控制器、A/D、线性稳压器、锁相环、数字基带。由于它的超大规模集成度，Hammerhead片外只需很少的元件即可构成一个GPS接收机，大大降低了元件成本以...
供应贴片功率电感 CD42 470UH 0.12A (4*4.5*2MM)

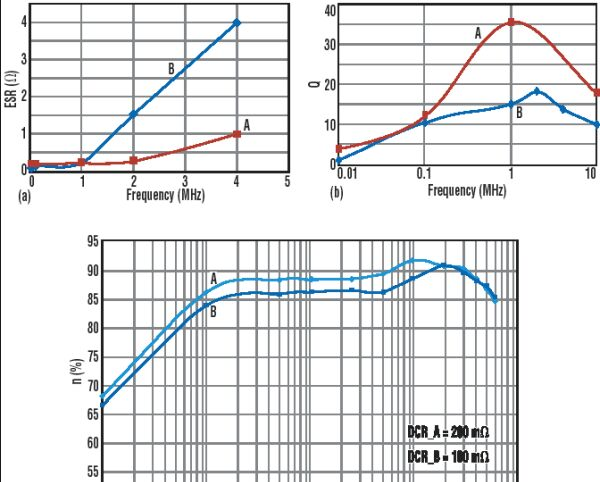

信息内容：DCR引起传导损耗，在输出电流较高时影响效率。ESR随工作频率的提高而增加，在输出电流较小时影响占主导地位的开关损耗。ESR与Q因子成正比。相同频率下，低ESR电感的Q因子更高。在电感满足所有其它规格时，为什么系统设计人员还应考虑ESR和Q因子呢？ 当开关频率超过2MHz时，必需格外关注电感的交流损耗。规格说明书中列出比较的不同厂商的电感的ISAT和DCR在开关频率下可能有极为不同的交流阻抗，导致轻负载下显著的效率差异。这一点对提高便携式电源系统中电池的寿命至为重要，因为系统大部分的时间是处于睡眠、待机或低功率模式下的。 由于电感生产厂商很少提供ESR和Q因子信息，设计人员应该主动向他们索取。厂商给出的电感与电流关系也往往只限于25℃，故应该索取工作温度范围内的相关数据。最坏情况一般是85℃。 图3给出了各种电感的交流阻抗与频率的关系。考虑一个降压转换器的例子，其规格参数如下：FSW=2MHz，VIN=5.5V，L=2.2 μH，VOUT=1.5V，I=0 到600MA，ΔI=289MA (计算值)。 参见图3，2.2μH额定电感在低频下的DCR为0.2Ω，2MHz下的ESR为1Ω。电感引起的直流损耗和交流损耗可用下式计算： DC损耗=I2×DCR AC损耗=(dΔ...
