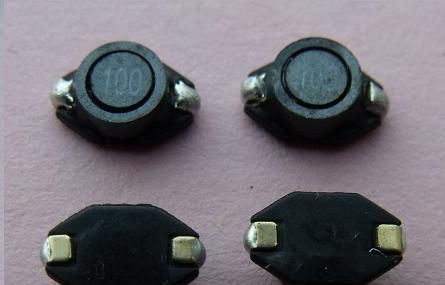

供应贴片功率电感 CD42 470UH 0.12A (4*4.5*2MM)
| 价 格： | 120.00 | |
| 型号/规格： | CD42 470UH | |
| 品牌/商标： | CHILISN (奇力新） FH（风华） | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 额定电流： | 0.12 | |
| 额定电压： | 0.25 | |
| 外形尺寸： | 4*4.5*2 |
DCR引起传导损耗，在输出电流较高时影响效率。ESR随工作频率的提高而增加，在输出电流较小时影响占主导地位的开关损耗。ESR与Q因子成正比。相同频率下，低ESR电感的Q因子更高。在电感满足所有其它规格时，为什么系统设计人员还应考虑ESR和Q因子呢？
当开关频率超过2MHz时，必需格外关注电感的交流损耗。规格说明书中列出比较的不同厂商的电感的ISAT和DCR在开关频率下可能有极为不同的交流阻抗，导致轻负载下显著的效率差异。这一点对提高便携式电源系统中电池的寿命至为重要，因为系统大部分的时间是处于睡眠、待机或低功率模式下的。
由于电感生产厂商很少提供ESR和Q因子信息，设计人员应该主动向他们索取。厂商给出的电感与电流关系也往往只限于25℃，故应该索取工作温度范围内的相关数据。最坏情况一般是85℃。
图3给出了各种电感的交流阻抗与频率的关系。考虑一个降压转换器的例子，其规格参数如下：FSW=2MHz，VIN=5.5V，L=2.2 μH，VOUT=1.5V，I=0 到600MA，ΔI=289MA (计算值)。
参见图3，2.2μH额定电感在低频下的DCR为0.2Ω，2MHz下的ESR为1Ω。电感引起的直流损耗和交流损耗可用下式计算：
DC损耗=I2×DCR
AC损耗=(dΔI2)/12×ESR
由上式可知，输出电流较高时，低频或直流损耗占主导地位；输出电流较低时，交流损耗占主导地位。ΔI是转换器的峰峰值纹波电流，在连续传导工作模式中，输出电流高和低时其幅度都一样。由数学计算可知，I=600MA时，电感总体损耗的91[[%]]是直流损耗；I=50mA时，电感总体损耗的93[[%]]是交流损耗。
