供应三倍频电源发生器
| 价 格： | 面议 | |
| 型号/规格： | ZSBF | |
| 品牌/商标： | 中试高测 |
怎样正确操作三倍频电源发生器
怎样正确操作三倍频电源发生器?三倍频电源发生器
1、三倍频变压器空载试验
将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生装置的空载试验方法相同。
2、负载试验
(1)将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接;接好接地线;
(2)接通电源，将调压器手柄回至零位处，电源指示灯(绿灯)亮;按下红色按钮，接触器合上，工作指示灯(红灯)亮;
(3)顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，(时间继电器按试验要求设定为040)，开始计耐压时间; (4)如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位;按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。直流高压发生器
武汉中试高测电气有限公司，国家电网指定品牌
产品简介
SBF系列三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
ZSBF三倍频电源发生器试验台配以特种滤波器和多档可调补偿电感，使不同负载时的电压波形失真小于5%，也使输入侧电源功率相对减少，试验台的体积更小、重量更轻。
三倍频电源发生装置是由一个三相五柱变压器构成，原边接成星形，付边接成开口三角形。在原边过激磁的情况下，由于磁化曲线的饱和特性，使磁通呈现平顶波，此平顶波磁通可分解成基波和零序谐波，且在零序分量中，三次谐波分量。当付边接成开口三角后，因付边绕组中基波电势矢量和为零，三次谐波的矢量和为3EΦ3，从而可得到150周的电压，作为倍频感应试验的电源。
三倍频感应耐压装置整个装置采用一体化和分体式设计，操作更简便，运输更轻松，是新一代的电气试验设备。
产品别名
三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪.
产品特点
1、操作简单、性能可靠
2、能很好地满足变压器、互感器感应耐压的需要
产品参数
1、输入电压：三相380V 50HZ
2、输出电压：单相0~300V/0~500V(连续可调) 频率:150HZ
3、输出容量：5KVA及以上 谐波失真：＜5%-8%
4、空载运行时间：≤5分钟
5、额定电压下的被试品持续时间：40秒
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江爱雨
- 电话：027-83621138
- 传真：027-83635550
- 手机：13971352029
- QQ ：

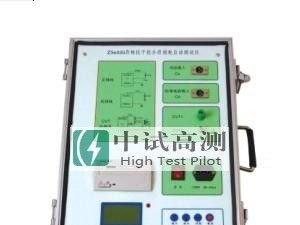

供应抗干扰介质损耗测试仪
信息内容：配电变压器低压侧接线注意事项 配电变压器二次侧电流大，是一次侧的２５倍，且配电变压器运行环境温度也较高，根据多次低压接线柱发热或烧损故障分析，主要原因是过流连接部位接触面积过小或接触不良。接触电阻大，该处发热量大于散热量，如此恶性循环导致接头烧毁，甚至使瓷套管小油封急剧老化出现漏油现象。这样，既增加了维护工作量，又增大了维护成本，更降低了供电承诺的可信度。 为较好地解决这个问题，在对配电变压器二次侧接线时应注意以下几点：一是选用合适的接线鼻，保证有足够大的过流截面；二是在过流连接件双面要有足够厚的铜垫片，保证不变形并有较大的接触面积，同时应配置弹簧垫，螺母要上紧；三是接线鼻接触面毛刺要彻底去掉，再用细砂纸打磨平整光洁、无异物；四是在接触面涂上导电膏，改善过流条件。 产品优势 微机自动完成全过程的测量，一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。 产品简介 ZS-6000异频抗干扰介质损耗自动测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术，能保证该仪器在强电场...

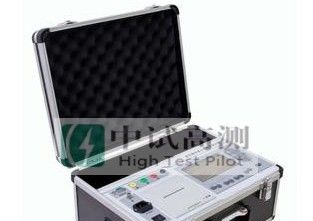

供应变压器有载分接开关测试仪
