有载分接开关的故障分析和检修

有载分接开关是在变压器励磁状态下带负载变换分接位置，达到调整不同电压的目的，保证电流的连续性而又不能在变换分接过程中短路的开关设备。氯碱电解化工一般采取的调压方式为有载分接开关粗调加晶闸管细调，其目的是提高装置的自然功率因数和整流变压器利用率，避免整流电源中晶闸管深控而引起波形畸变严重，功率因数变坏，谐波电流增大。
1.有载分接开关的故障分析和检修
1.1有载分接开关是在变压器励磁状态下带负载变换分接位置，达到调整不同电压的目的，保证电流的连续性而又不能在变换分接过程中短路的开关设备。氯碱电解化工一般采取的调压方式为有载分接开关粗调加晶闸管细调，其目的是提高装置的自然功率因数和整流变压器利用率，避免整流电源中晶闸管深控而引起波形畸变严重，功率因数变坏，谐波电流增大。度不够而损坏，分接开关的引线固定在框架上，开关与引线靠圆筒引入，引线是在框架内接触，但圆筒只在上部有固定螺栓，上部螺栓在运行中松动或多次操作后会使圆筒偏移，造成接触不良，引起发热。检修时检查紧固件是否松动，若发现松动，必须重新紧固，且止退防松。
1.2切换开关的油室密封不良造成渗漏油，使变压器本体的油箱中可燃性气体含量异常增高。防止渗漏油主要是要正确安装Ｏ型密封圈。变压器和有载分接开关需要有各自完全独立的油系统，武汉中试高测电气有限公司也就是分接开关油室是带有单独的储油柜、硅胶吸湿器及气体继电器装置。切换开关油室使开关内被电弧碳化的油与整流变压器油箱内的油隔离，保持变压器油清洁。有载分接开关在运行中会产生大量游离碳和水分等杂质，开关整体绝缘水平下降，油质会劣化。应经常进行油的色谱分析，发现油不合格时要及时更换。
2.直流电阻的测量和异常情况分析
2.1直流电阻的测量--直流电阻测试仪
一般使用双臂电桥法测量直流电阻。可采用滤波技术，武汉中试高测电气有限公司现场利用的仪器连同变压器一起测量，全部记录每一相的开关动作过程，并在滤波图中表示出来，观察滤波波形就可以直接掌握切换时间、桥接时间、前后切换的对称度、切换过程中过渡电阻的状态、切换过程中触点的接触情况等。
2.2有载分接开关可能引起直流电阻异常情况
（1）在运行较长时间后，个别位置上的直流电阻会出现异常，而三相同一位置异常都是由钝化层隔阻引起的。处理方法：在停电的情况下，先电动操作分接开关十轮循环，利用动静触头的分合，破坏清除在静触头表面上的钝化层；如果效果不理想，再用人工打磨至合格为止。
（2）在两个操作方向上，某一相的每一个分接位置上的直流电阻都异常增大。检查主通触头与输出触头间软连的焊接情况，正常情况下，二者材料电阻在几十微欧范围内。输出动触头上的绝缘支架断裂，阻值也会增大。变压器有载调压开关测试仪
（3）某一相在两个方向上的单数或双数位置的直流电阻测量值异常增大。原因是分接开关的单或双数的导电回路上某一部分电的接触不良。 3.其他注意事项
有载分接开关检修完毕，应及时组装，然后进行电动机的通电试验和分接开关的切换试验，并测其直流电阻。为了不使机件受潮，分接开关暴露于空气中的时间不应过长。考虑到整流变压器含有谐波和高的过载系数，武汉中试高测电气有限公司选择分接开关在切换容量上要留有一定的裕度，有利于长期可靠地运行。由于确保电压质量，主变压器也应选择有载调压开关代替无励磁分接开关。目前，除了油浸式分接开关外，还有真空灭弧、六氟化硫灭弧式的分接开关，国外已有晶闸管调压分接开关。

产品优势

交直流供电,自动测量，三相同时打印输出，电流0.5A

产品简介

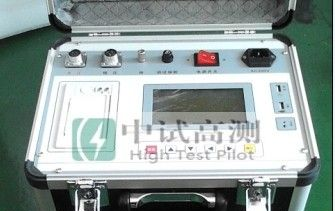

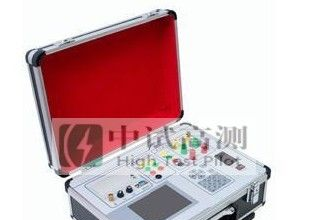

ZSKC-3000变压器有载调压开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

产品别名

变压器有载分接开关测试仪、变压器有载分接开关测量仪，变压器有载开关测试仪，电力变压器有载开关测试仪，变压器有载开关参数测试仪，分接开关测试仪，有载分接开关综合测试仪，变压器有载分接开关特性测试仪，变压器有载分接开关参数测试仪

产品特点

1.光线示波器功能
仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。
2.较强的综合能力
在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。
3.打印输出
仪器配有一台面板式前换纸型高速打印机。
4.具有良好的抗干扰性能
全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。
5.数据保持，数据通讯
使用者所测量的数据及波形，可保存在仪器内。所存贮的波形多达128组，不会因断电而丢失，现场存贮的试验结果可通过专用数据线经串口传送到计算机里保存（本公司送专用软件)。

产品参数

1、三路独立测试电源，输出电流0.5A
2、仪器设置采样率10～20KHZ
3、单次波形存储时间6.4秒
4、过渡电阻测量范围：Y/Δ型变压器 1-40&Omega；Y型变压器1-20Ω
5、测量精度：1-5Ω，Δ=±10%； 5-40Ω，Δ=±5%；时间误差：Δ≤±1%
6、显示器：240×128T、T6963C控制器
7、处理部分：高速8位微处理器， 数据存储器512K字节，所存贮的波形多达128组
8、高速A/D转换器，采样率可达400KHZ
9.电 源：220V±10%，50Hz 功率：200W
10.尺 寸：410mm×320mm×200mm
11.重 量：20kg
