SE-1620汽油发动机转速表
| 价 格： | 面议 | |
| 型号/规格： | SE-1620 | |
| 品牌/商标： | 日本小野 |
能对应各式各样的点火脉冲传感器，只要一接上就能测出汽油发动机的转速。量程比前一个型号要宽一倍，达20,000r/min。模拟表头采用2重刻度显示。
输入和输出端以及电源输入都采用隔离屏蔽装置，所以能输出高质量、抗干扰性强、稳定性好的模拟信号和脉冲信号
特点
-
可测至 20,000 r/min
-
能对应各种各样发动机的转速传感器，同时也能对应 5V 系列 ECU 的转速脉冲输入
-
通过对输入灵敏度的选择和调整，使输入信号根据不同的点火系统和传感器达到程度
-
采用100mm见方的广角表头，视角宽广，便于读取数据
-
采用直流供电(12VDC或24VDC)，方便用户进行車載或野外试验
-
模拟输出及脉冲输出为标准配置
规格简介
| 输入 | 适配传感器 |
IP-292点火脉冲传感器（用于初级低压端） IP-292点火脉冲传感器（用于初级高压端） IP-3000A点火脉冲传感器（用于初级低压端） OM-1200电磁式转速传感器（用于感应点火线圈） VP-202汽油和柴油发动机两用电动式振动传感器 TTL电平输出传感器 (LG-916光电式传感器) |
|||||||||||||||||||||
| 测量对象 |
汽油发动机 2冲程(单缸、双缸、3缸、4缸) 4冲程(单缸、双缸、3缸、4缸、5缸、6缸、8缸、10缸、12缸) |
||||||||||||||||||||||
| 测量范围 |
|
||||||||||||||||||||||
| 输入接插件 |
传感器输入端：BNC插座 TTL电平输入端：6芯插座(R03RB6F、外部供电：12V/100 mA) |
||||||||||||||||||||||
| 输入增益选择 | 有1、5、10、20倍4档供选择 | ||||||||||||||||||||||
| 显示 | 显示器 | 100 mm见方的广角表头(精度为1.5级) | |||||||||||||||||||||
| 表盘刻度 | 0 ～10,000 r/min 和 0 ～20,000 r/min 的两重刻度 | ||||||||||||||||||||||
| 模拟输出 | 输出电压 | 0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min) | |||||||||||||||||||||
| 输出电压精度(温度漂移) |
零点漂移：± 0.2 % / F.S.(25℃) 满量程漂移：± 0.3 % / F.S.(25℃) |
||||||||||||||||||||||
| 线性度 | 小于±0.2 % / F.S. | ||||||||||||||||||||||
| 交流雯波系数 | 小于250 mVp-p (当转速为500 r/min时) | ||||||||||||||||||||||
| 输出组抗 | 小于1 Ω (25℃) | ||||||||||||||||||||||
| 频率相应 | 约 20 ms | ||||||||||||||||||||||
| 负载阻抗 | 大于10 kΩ | ||||||||||||||||||||||
| 脉冲输出 | 输出波形 | 矩形波：脉宽约2 ms(输入信号为曲轴每转两圈输出1个脉冲) | |||||||||||||||||||||
| 输出电压 | Hi：约 4.5 V、Lo： 约 0.5 V | ||||||||||||||||||||||
| 负载阻抗 | 大于50 kΩ | ||||||||||||||||||||||
| 一般仕様 | 电 源 | DC 12 ～ 24 V | |||||||||||||||||||||
| 消耗电流 | 约 500 mA (DC12V時) | ||||||||||||||||||||||
| 使用温度范围 | 0 ～ +40 ℃ | ||||||||||||||||||||||
| 保存温度范围 | -10 ～ +60 ℃ | ||||||||||||||||||||||
| 重 量 | 约 1.3 kg | ||||||||||||||||||||||
| 外形尺寸 | 221 (W) x 116 (H) x 150 (D) mm | ||||||||||||||||||||||
| 附属品 |
模拟输出信号电缆 (1.9m) 脉冲输出信号电缆 (1.9m) 电源电缆 (3.4m) |
||||||||||||||||||||||
| 价 格 | 请与本公司在各个国家或地区的代理商联系 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈娟
- 电话：020-82348735
- 传真：020-82348703
- 手机：13710288985
- QQ ：
VP-201发动机振动传感器
信息内容：这是一种电动式振动传感器，用来测量汽油发动机和柴油发动机的转速。只要将其安装在发动机汽缸盖上，就能检测出缸内燃烧爆炸时的振动脉冲。 该传感器体积小而重量轻，在传感器底部又装有磁铁，依靠磁铁的吸力能吸附在发动机的汽缸盖上，所以使用和安装起来非常方便。再加上传感器的信号电缆又是耐高温设计的，即使是安装在发动机箱内也能正常稳定地工作。 与本传感器配套使用的转速显示器有: AR-7240、CT-6520、SE-1620、SE-2500 等。 VP-201的信号电缆为微型接插件；VP-202的为BNC型接插件 特点 即使汽缸盖上旋有螺母、螺栓也无关紧要，传感器上带着磁铁，安装时极为简单方便 具有优异的刚性和耐久性，不受环境影响 使用安装极为简单方便 规格简介 测量对象 4冲程汽油发动机和柴油发动机 传感方式 电动式振动方式 ...

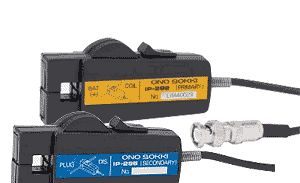

IP-292钳型点火脉冲传感器
