变压器内部故障类型及相关诊断方法

变压器的内部故障一般可分为两类：即过热故障和放电故障，过热故障按温度高低，可区分为低温过热，中温过热与高温过热三种情况;放电故障又可依据能量密度的不同，可分为高能量放电、低能量放电和局部放电三种类型。至于机械性故障及内部进水受潮等，将最终发展为电性故障而表现出来。

过热故障是由于有热应力所造成的绝缘加速劣化。如果热应力只引起热源外绝缘油的分解，所产生的特殊气体主要是甲烷和乙烯，二者之和一般占总烃的80%以上，而且随着故障点的温度升高，乙烯所占比例将增加，严重过热会产生微量乙炔。当过热涉及固体绝缘材料时，除产生上述物质外，还产生大量的一氧化碳和二氧化碳，若无CO、CO2，就可能属裸金属局部过热性故障。

放电故障是在高电应力作用下所造成的绝缘劣化。高能量放电故障，又称电弧放电故障，这种故障产气量大、气体产生剧烈，武汉中试高测电气有限公司运用测定油中溶解气体的方法不易对其进行预诊断，往往是在出现故障后，我们才可根据油中气体、瓦斯成分的分析，对变压器故障的性质和严重程度进行诊断。高能量放电故障气体主要是乙炔和氢，其次是乙烯和甲烷;若涉及固体绝缘，CO的含量也较高;低能量放电故障一般是电火花放电，其故障气体主要是乙烯和氢。由于其故障能量较小，总烃一般不会高;局部放电故障产气特征是氢成分最多(占氢烃总量的85%以上)，其次是甲烷，局部放电的后果是绝缘老化，如任其发展，会引起绝缘损坏，甚至造成事故。

干式试验变压器内部故障诊断方法,YDJ油浸式试验变压器:

1、测定故障特征气体含量(分析数据)并与油中溶解气体含量的注意值进行比较。若气体浓度达到注意值(总烃、氢注意值均为150ppm，乙炔的注意值为5ppm)，就应引起注意加强跟踪分析，查明原因。

2、虽然注意值在反映故障的概率上有一定的可参考性，但由于受到油中气体含量、变压器容量、运行方式、运行年限等相关因素的影响，武汉中试高测电气有限公司仅仅根据注意值的分析结果还难以正确诊断变压器故障的严重性，绝不能作为划分设备有无故障的标准。在此基础上，还应充分考虑产气速率等方面的影响，对所诊断的变压器和查对的特征气体应有所侧重、有所区别。只有这样，我们才可根据分析进一步确定变压器有无故障，并对故障的性质作出初步的估计。产气速率与故障能量大小、故障部位以及故障点温度等情况直接相关。通过测定故障气体产气速率，便可对变压器内部状况做进一步的诊断。

3、为弄清气体产生的真正原因，避免非故障原因所带来的误判断，在变压器故障诊断时，我们还应全面了解所诊断变压器的结构、制造、安装和运行、检修以及辅助设备等诸多方面的情况，结合色谱分析数据进行综合分析，以便正确诊断变压器有无故障。

产品参数

产品简介

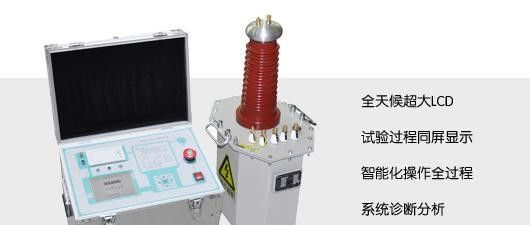

ZSYDJ系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
