供应油浸式高压试验变压器
| 价 格： | 面议 | |
| 型号/规格： | ZSYD | |
| 品牌/商标： | 中试高测 |
交直流介电强度试验仪
一 产品名称： 交直流介电强度试验仪（计算机控制电压击穿试验仪）
YDJ油浸式试验变压器
二 产品型号： ZSYD-50kV
三 主要适用范围及功能
电压击穿试验仪 满足GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验 GB/T3333 电览纸工频电压击穿试验方法 HG/T 3330绝缘漆漆膜击穿强度测定法 GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求.主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。
软件程序控制功能：
1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。
2．可对试验数据进行编辑修改，灵活适用；
3．试验条件及测试结果等数据可自动存储；
4．试验报告格式灵活可变，适用于不同用户的不同要求。
5．可对一组试验中曲线数据的有效与否进行人为选定。
6．试验结果数据可导入EXECL。
7． 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。
8． 软件设有帮助文件，无论在什么时候遇到问题都可以点击帮助文件来帮您解答问题。
9． 软件还具备更换操作界面，使操作人员随心操作，更具有亲合力。
设备安全保护功能：
设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆ 六级高压安全断电控制：
①总电源开关
②高压断电开关（钥匙开关）
③调压器复位开关
④试验箱门安全开关
⑤高压变压器输入侧限流空开
⑥漏电保护开关
四 主要技术要求：
输入电压： AC 220 V
输出电压：AC 0－－50 kV ;
DC 0－－50 kV
电器容量： 2 KVA
高压分级： 0－－5kV； 0-10kV；
0－－20kV；0－－50kV
击穿电压： 0-50kV
击穿电压升压速率共分三级（可选定）：
A、0.5 kV/s
B、1.0 kV/s
C、2.0 kV/s
电压测量精度： ≤ 2％
试验电压：０-50 kV连续可调
试验方法：直流试验、交流试验
升压方式：1、匀速升压 2、阶梯升压 3、耐压试验
过电流保护装置：试样击穿时在0.1S内切断电源.
漏电电流选择：1—30 mA.
调压器可均匀连续的调节电压.
五 设备主要配置
主机一台
试验装置一套
控制系统一套
数据采集系统一套
试验用电极 ￠25mm两个，￠75mm一个
试验油箱一套
试验用软件一套
品牌计算机一套
打印机一台
使用说明书一份
计量证书一份
六 型号规格可分为：
ZSYD-10kV 电压击穿试验仪
ZSYD-20kV 电压击穿试验仪
ZSYD-50kV 电压击穿试验仪
ZSYD-100kV 电压击穿试验仪
产品特点
1、选材优良，质量可靠，年稳定性好;
2、电压裕度大，电晕声小，局放小;
3、采用新式绝缘材料，体积小，重量轻;
产品参数
| 型 号 |
容量 (KVA) |
高压电压 （KV） |
高压电流 （mA)） |
低压输入 |
变比 (高/仪) |
温升℃ (30分钟) |
|
| 电压(V) | 电流(A) | ||||||
| ZSYDJ-3/10 | 3 | 10 | 300 | 200 | 15 | 500 | 10 |
| ZSYDJ-6/10 | 6 | 10 | 600 | 200 | 30 | 500 | 10 |
| ZSYDJ-40/80 | 40 | 80 | 500 | 400 | 100 | 500 | 10 |
| ZSYDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 |
| ZSYDJ-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 |
| ZSYDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 |
| ZSYDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
| ZSYDJ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
| ZSYDJ-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 |
| ZSYDJ-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 |
| ZSYDJ-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
| ZSYDJ-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
| ZSYDJ-30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 |
| ZSYDJ-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
| ZSYDJ-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
| ZSYDJ-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 |
| ZSYDJ-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
| ZSYDJ-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
| ZSYDJ-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 |
| ZSYDJ-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 |
| ZSYDJ-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
| ZSYDJ-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
| ZSYDJ-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
| ZSYDJ-200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
| ZSYDJ-300/300 | 300 | 300 | 3000 | 400 | 750 | 3000 |
10 |
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江爱雨
- 电话：027-027-83621138
- 传真：027-027-83635550
- 手机：13971352029
- QQ ：
供应超低频直流高压发生器
信息内容：超低频高压发生器功能及特征简介 超低频高压发生装置是接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，SF6微量水分测量仪主要适用于干燥气体微水份检测，被测气体有：H2、SF6、N2、O2、Ar2、CO2、压缩空气等多种气体的水份测量，武汉中试高测探头可防结露及油气污染。并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。 超低频高压发生器具有以下特征： 1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确； 2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。； 3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精； 4、确停机保护；武汉中试高测低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms； 5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电 阻； 6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。 超低频高压发生器大体参数 1.工作电源：AC 220V±5， 50Hz±10% 2.环境温度：-10-40℃ 3.相对湿度：≤85% 4.输出电压：0...

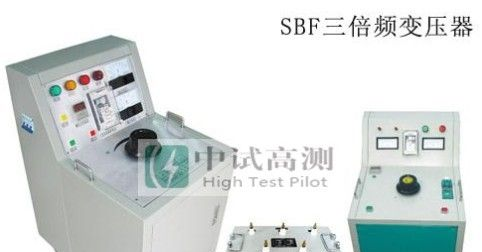

供应三倍频发生器
