乾野电子是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。

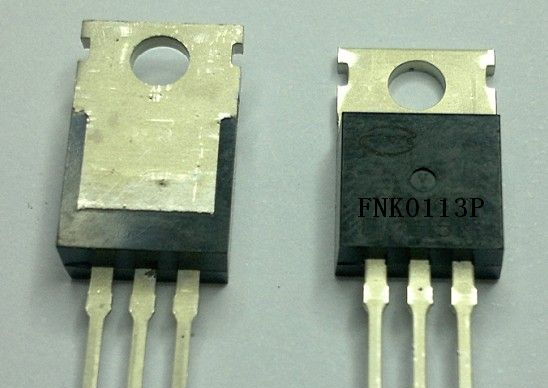

MOSFET的参数介绍
Parameter |
Symbol |
Limit |
Unit |
Drain-Source Voltage |
VDS |
-100 |
V |
Gate-Source Voltage |
VGS |
±20 |
V |
Drain Current-Continuous |
ID |
-13 |
A |
Drain Current-Continuous(TC=100℃) |
ID (100℃) |
-9.2 |
A |
Pulsed Drain Current |
IDM |
-30 |
A |
Maximum Power Dissipation |
PD |
40 |
W |
Derating factor |
|
0.32 |
W/℃ |
Single pulse avalanche energy (Note 5) |
EAS |
110 |
mJ |
Operating Junction and Storage Temperature Range |
TJ,TSTG |
-55 To 150 |
℃ |
Electrical Characteristics (TC=25℃unless otherwise noted)
Parameter |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
Off Characteristics |
||||||
Drain-Source Breakdown Voltage |
BVDSS |
VGS=0V ID=-250μA |
-100 |
- |
- |
V |
Zero Gate Voltage Drain Current |
IDSS |
VDS=-100V,VGS=0V |
- |
- |
1 |
μA |
Gate-Body Leakage Current |
IGSS |
VGS=±20V,VDS=0V |
- |
- |
±20 |
μA |
On Characteristics (Note 3) |
||||||
Gate Threshold Voltage |
VGS(th) |
VDS=VGS,ID=-250μA |
-1 |
-1.9 |
-3 |
V |
Drain-Source On-State Resistance |
RDS(ON) |
VGS=-10V, ID=-16A |
- |
170 |
200 |
mΩ |
Forward Transconductance |
gFS |
VDS=-15V,ID=-5A |
12 |
- |
- |
S |
从目前的角度来看MOSFET的命名,事实上会让人得到错误的印象。因为MOSFET里代表"metal"的个字母M在当下大部分同类的元件里是不存在的。早期MOSFET的栅极(gate electrode)使用金属作为其材料,但随著半导体技术的进步,随后MOSFET栅极使用多晶硅取代了金属。在处理器中,多晶硅栅已经不是主流技术,从英特尔采用45纳米线宽的P1266处理器开始,栅极开始重新使用金属。
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货。 MOSFET的参数介绍 Parameter Symbol Limit Unit Drain-Source Voltage VDS -100 V Gate-Source Voltage VGS ±20 V Drain Current-Continuous ID -13 A Drain Current-Continuous(TC=100℃) ID (100℃) -9.2 ...
乾野电子在目前(20V-250V)大功率Trench-MOS 器件、(500V-650V)SJ-MOS器件、普通高压MOS器件(600V)已量产与销售, 并取得国内和国际的多项技术。 MOSFET的参数介绍 Parameter Symbol Limit Unit Drain-Source Voltage VDS -100 V Gate-Source Voltage VGS ±20 V Drain Current-Continuous ID -13 A Drain Current-Continuous(TC=100℃) ID (100℃) -9.2 A Pul...
