mosfet检测,厂家批发mosfet管
| 价 格： | 面议 | |

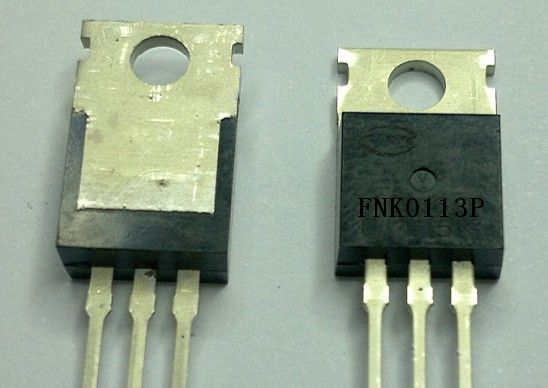

| 型号/规格： | FNK0113P | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-220 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 卷带编带包装 |
乾野电子的产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪；性能与可靠性超越同行；应用偏向高端；注重品牌和信誉。
MOSFET的参数介绍
|
Parameter |
Symbol |
Limit |
Unit |
|
Drain-Source Voltage |
VDS |
-100 |
V |
|
Gate-Source Voltage |
VGS |
±20 |
V |
|
Drain Current-Continuous |
ID |
-13 |
A |
|
Drain Current-Continuous(TC=100℃) |
ID (100℃) |
-9.2 |
A |
|
Pulsed Drain Current |
IDM |
-30 |
A |
|
Maximum Power Dissipation |
PD |
40 |
W |
|
Derating factor |
|
0.32 |
W/℃ |
|
Single pulse avalanche energy (Note 5) |
EAS |
110 |
mJ |
|
Operating Junction and Storage Temperature Range |
TJ,TSTG |
-55 To 150 |
℃ |
Electrical Characteristics (TC=25℃unless otherwise noted)
|
Parameter |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
Off Characteristics |
||||||
|
Drain-Source Breakdown Voltage |
BVDSS |
VGS=0V ID=-250μA |
-100 |
- |
- |
V |
|
Zero Gate Voltage Drain Current |
IDSS |
VDS=-100V,VGS=0V |
- |
- |
1 |
μA |
|
Gate-Body Leakage Current |
IGSS |
VGS=±20V,VDS=0V |
- |
- |
±20 |
μA |
|
On Characteristics (Note 3) |
||||||
|
Gate Threshold Voltage |
VGS(th) |
VDS=VGS,ID=-250μA |
-1 |
-1.9 |
-3 |
V |
|
Drain-Source On-State Resistance |
RDS(ON) |
VGS=-10V, ID=-16A |
- |
170 |
200 |
mΩ |
|
Forward Transconductance |
gFS |
VDS=-15V,ID=-5A |
12 |
- |
- |
S |
MOSFET的介绍
金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET依照其"通道"的极性不同，可分为n-type与p-type的MOSFET,通常又称为NMOSFET与PMOSFET,其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
