• 产品特点：
  一代MEMS 传感器芯片技术
  耐灰尘、水汽和气流冲击
  数字技术提高传感器互换性、一致性
  可测量极小流量
  经过完全校准和温度补偿
  线性或开方特性输出；模拟或数字输出



  工作原理：
  芯片由两个热偶堆和一个加热电阻组成：热偶堆对称地分布在加热电阻的上、下游；加热电阻和热偶堆的热结处于一个隔热底座上。加热电阻对热偶堆的热结加热。热偶堆热结和冷结之间的温度梯度导致输出电压，即本征塞贝克效应。请参看左图：加热电阻两侧的等温线。当流体静止时，等温线沿垂直加热电阻中部的直线对称分布，加热电阻两侧对称位置的温度是相同的。当流体从左向右流动时，等温线向右侧倾斜。加热电阻两侧对称位置的温度不再相同。温差可由置于加热电阻两侧的热偶堆测定。由于流体的传热只与流体质量和流体的热容有关，因此传感
  器可直接测出流体质量流量。

  应用领域：
  医用设备：呼吸仪、肺活量仪、麻醉控制仪、氧气控制等
  暖通空调：变风量系统 (VAV)、过滤器监控、风扇通风控制等
  工业过程控制：燃烧器控制
  空气和环境保护
  便携式仪器

• 如无特殊说明，以下参数是在环境温度25℃、湿度40% - 60%、大气压101kPa、电源电压DC 10.00V条件下获得。

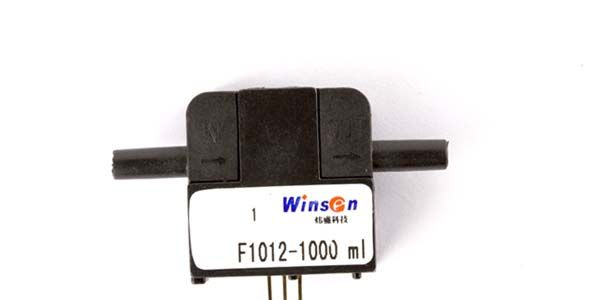

  型号	F1012_NL_30			F1012_NL_200			F1012_NL_1000			单位
  	最小	典型值		最小	典型值		最小	典型值
  测量范围	0		30	0		200	0		1000	sccm
  满量程输出	4.95	5.00	5.05	4.95	5.00	5.05	4.95	5.00	5.05	V
  零点输出	0.96	1.00	1.04	0.96	1.00	1.04	0.96	1.00	1.04	V
  建议负载	20	50	∞	20	50	∞	20	50	∞	KΩ
  电源电压	7.0	10.0	15.0	7.0	10.0	15.0	7.0	10.0	15.0	V
  电源电流	15	25	30	15	25	30	15	25	30	mA
  精度		1.5%	2.5%		1.5%	2.5%		1.5%	2.5%	%FS
  重复性		0.3	0.5		0.3	0.5		0.3	0.5	%FS
  年漂移①		0.1	0.5		0.1	0.5		0.1	0.5	%FS
  分辨率		0.05			0.3			1.5		sccm
  共模耐压			50			50			50	kPa
  反应时间	6	8	10	6	8	10	6	8	10	ms
  工作温度②	-25		65	-25		65	-25		65	℃
  储存温度	-40		90	-40		90	-40		90	℃

  ①测试条件为室温、常压、普通清洁空气。

  ②温度补偿范围为0-50℃。
