价 格: | 面议 | |

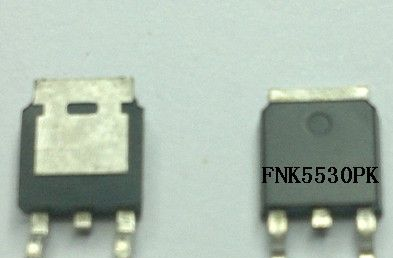

型号/规格: | FNK5530PK | |
品牌/商标: | FNK | |
封装形式: | TO-252 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 卷带编带包装 |
乾野电子专注于各产品的应用行业和领域的研究和并达到精通,使产品性能的利用达到化和化。
MOSFET的参数介绍
Parameter |
Symbol |
Limit |
Unit |
Drain-Source Voltage |
VDS |
-55 |
V |
Gate-Source Voltage |
VGS |
±20 |
V |
Drain Current-Continuous |
ID |
-30 |
A |
Drain Current-Continuous(TC=100℃) |
ID (100℃) |
-21 |
A |
Pulsed Drain Current |
IDM |
110 |
A |
Maximum Power Dissipation |
PD |
90 |
W |
Derating factor |
|
0.72 |
W/℃ |
Single pulse avalanche energy (Note 5) |
EAS |
420 |
mJ |
Parameter |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
Off Characteristics |
||||||
Drain-Source Breakdown Voltage |
BVDSS |
VGS=0V ID=-250μA |
-55 |
- |
- |
V |
Zero Gate Voltage Drain Current |
IDSS |
VDS=-55V,VGS=0V |
- |
- |
1 |
μA |
Gate-Body Leakage Current |
IGSS |
VGS=±20V,VDS=0V |
- |
- |
±100 |
nA |
On Characteristics (Note 3) |
||||||
Gate Threshold Voltage |
VGS(th) |
VDS=VGS,ID=-250μA |
-2 |
-3 |
-4 |
V |
Drain-Source On-State Resistance |
RDS(ON) |
VGS=-10V, ID=-15A |
- |
30 |
40 |
mΩ |
Forward Transconductance |
gFS |
VDS=-25V,ID=-16A |
8 |
- |
- |
S |
Dynamic Characteristics (Note4) |
MOSFET的对比
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年,从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 MOSFET的参数介绍 Parameter Symbol Limit Unit Drain-Source Voltage VDS -55 V Gate-Source Voltage VGS ±20 V Drain Current-Continuous ID -30 A Drain Current-Continuous(TC=100℃) ID (100℃) -21 A ...
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势,专注与国际的8"芯片代工厂、封装与测试代工厂的紧密合作,通过保证产品在生产和测试过程中的质量控制,确保大批量生产中,产品的持续优质和稳定供货。 MOSFET的参数介绍 Parameter Symbol Limit Unit Drain-Source Voltage VDS -55 V Gate-Source Voltage VGS ±20 V Drain Current-Continuous ID -30 A Drain Current-Continuous(TC=100℃) ID (100℃) -21 ...
