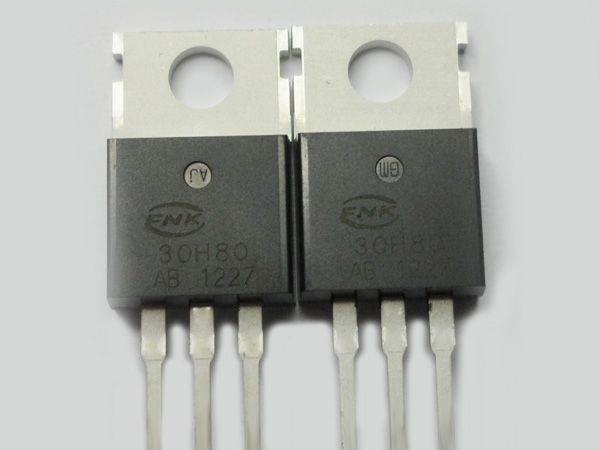

mosfet价格，工厂生产mosfet管价格合理
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | FNK | |
| 封装形式： | 全系列 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 卷带编带包装 |
乾野电子的产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪；性能与可靠性超越同行；应用偏向高端；注重品牌和信誉。
场效应管的主要参数
Idss - 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。
Up - 夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压。
Ut - 开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
gM - 跨导。是表示栅源电压UGS - 对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值。gM 是衡量场效应管放大能力的重要参数。
BVDS - 漏源击穿电压。是指栅源电压UGS一定时，场效应管正常工作所能承受的漏源电压。这是一项极限参数，加在场效应管上的工作电压必须小于BVDS.
PDSM - 耗散功率，也是一项极限参数，是指场效应管性能不变坏时所允许的漏源耗散功率。使用时，场效应管实际功耗应小于PDSM并留有一定余量。
IDSM - 漏源电流。是一项极限参数，是指场效应管正常工作时，漏源间所允许通过的电流。场效应管的工作电流不应超过IDSM
MOSFET里的氧化层位于其通道上方，依照其操作电压的不同，这层氧化物的厚度仅有数十至数百埃（Å）不等，通常材料是二氧化硅（silicon dioxide,SiO2），不过有些新的进阶制程已经可以使用如氮氧化硅（silicon oxynitride,SiON）做为氧化层之用。
