供应穿心电容｜馈通滤波器

价格：		1.00
型号/规格：		规格齐全
品牌/商标：		品牌齐全
环保类别：		无铅环保型
安装方式：		根据客户要求
主要用途：		电子产品都有

详细介绍
企业详情

产品名称：

馈通滤波器,低通滤波器,穿心电容,焊接式滤波器,树脂密封滤波器,玻璃密封高性能滤波器

一、标称容量：

1000pF=1nF 1000000pF=1μF 1000nF=1μF 1μF=1000nF=1000000pF 1F=1000000μF

二、工作电流：

0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A

三、额定电压：

直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V

300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V

交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V

四、耐电压：

直流：额定电压的2.5倍

交流：额定电压的6倍的直流电压

五、工作温度：

E：-40-+85℃ F：-55-+85℃ G：-55-+125℃

六、安装方式：

H：焊接式 I：螺栓式

七、螺纹直径公制范围：

M3,M4,M5,M6,M8,M9

进口滤波器螺纹直径对比：

Thread	Maximum Mounting Torque		Mounting Hole Dia.		Drill Size
Size	in-lbs	Nm	(in)	(mm)	English	Metric (mm)
4-40	1.5	0.17	0.12	3.05	# 31	3.1
6-40	3	0.339	0.147	3.73	# 26	3.75
6-32	3	0.339	0.147	3.73	# 26	3.75
8-32	4	0.452	0.173	4.39	# 17	4.4
10-32	4	0.452	0.19	4.83	# 8	5.1
12-28	6	0.678	0.228	5.79	# 1	5.8
12-32	6	0.678	0.228	5.79	# 1	5.8
1/4-28	7	0.791	0.261	6.63	# G	6.7
5/16-24	7	0.791	0.323	8.2	# P	8.25
5/16-32	7	0.791	0.323	8.2	# P	8.25
3/8-32	9	1.017	0.386	9.8	# W	9.9

八、馈通滤波器类型：

C 型滤波器

是由三端电容或穿心电容构成,是一种避免高频对地的噪音干扰的低自感应装置,成本低廉,适合应用于高阻抗源和高负载的场合。

L 型滤波器

这是款带有电感元件和电容元件的馈通滤波器,这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。

Pi 型滤波器

Pi 型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。Pi型滤波器比C型，L型结构提供更好的高频滤波性能。

T 型滤波器

T型滤波器由两个电感元件和一个电容元件组成。其电路结构表现为从任何一端的输入均为高阻抗。它和Pi 型滤波结构相似，但没有Pi型滤波器应用广泛,可应用于开关转换领域。

多级式双T型滤波器

多级式双T型滤波器是为带有低阻抗源和负载的电路中的适宜的插入损耗而设计的，它被推荐在任何需要高滤波效果中应用。

九、插入损耗：

CKT	MMin Cap	Minimum Insertion Loss(dB)
CKT	MMin Cap	30KHz	150KHz	300KHz	1MHz	10MHz	100MHz	1GHz
C	0.015μF				6	25	45	50	RTF-66-001
LB	0.015μF				6	25	38	50	RTF-66-002
C	0.060μF		5	10	18	38	55	70	RTF-66-003
C	0.062μF		2	7	17	37	55	70	RTF-66-004
C	0.150μF		6	15	26	42	55	70	RTF-66-005
C	0.150μF		10	16	26	40	52	70	RTF-66-006
LB	0.150μF		23	35	56	70	70	70	RTF-66-007
T	0.150μF	11	57	70	70	70	70	70	RTF-66-008
Pi	0.200μF		27	46	74	80	80	80	RTF-66-009
C	0.250μF		14	20	31	40	56	70	RTF-66-010
LT	0.250μF		13	20	35	70	70	70	RTF-66-011
LB	0.250μF		23	35	56	70	70	70	RTF-66-012
T	0.250μF		13	21	43	80	70	70	RTF-66-013
C	0.300μF	7	19	25	35	55	70	70	RTF-66-014
Pi	0.300μF		20	40	70	70	70	70	RTF-66-015
Pi	0.300μF		8	50	66	70	70	70	RTF-66-016

CKT	Min Cap	Minimum Insertion Loss(dB)
CKT	Min Cap	1MHz	3MHz	10MHz	30MHz	100MHz	300MHz	1GHz	10GHz
C	10pF							10	10	RTF-76-001
Pi	65pF							16	42	RTF-76-002
C	100pF					3	10	20	28	RTF-76-003
C	470pF					12	22	25	30	RTF-76-004
C	500pF					15	20	35	40	RTF-76-005
C	1000pF				11	20	28	28	68	RTF-76-006
C	1200pF			5	9	20	28	35	45	RTF-76-007
Pi	1200pF			5	15	30	45	55	55	RTF-76-008
C	1500pF			5	15	22	29	37	46	RTF-76-009
Pi	1500pF			5	15	45	50	70	70	RTF-76-010
Pi	1750pF			8	17	50	65	70	70	RTF-76-011
C	2000pF			8	16	24	30	38	47	RTF-76-012
Pi	2500pF			5	10	50	50	65	65	RTF-76-013
C	2700pF			9	18	27	33	40	50	RTF-76-014
Pi	3000pF			7	25	50	65	65	65	RTF-76-015
C	3300pF			13	18	28	34	43	51	RTF-76-016
C	4700pF			15	20	30	38	47	52	RTF-76-017
C	5000pF			15	24	33	37	40	50	RTF-76-018
Pi	5000pF		7	15	30	55	65	70	70	RTF-76-019
Pi	5500pF			20	30	65	65	70	70	RTF-76-020
Pi	7000pF		8	15	40	65	70	70	70	RTF-76-021
Pi	9000pF		8	18	45	65	70	70	70	RTF-76-022
C	0.01μF		12	20	29	38	45	50	55	RTF-76-023
Pi	0.01μF		10	20	45	65	70	70	70	RTF-76-024
LB	0.01μF		12	21	30	41	45	70	70	RTF-76-025
Pi	0.012μF	5	10	25	50	70	70	70	70	RTF-76-026
C	0.015μF	7	9	20	29	35	45	50	60	RTF-76-027
Pi	0.018μF	7	14	30	55	70	70	70	70	RTF-76-028
Pi	0.022μF	7		35	60	70	70	70	70	RTF-76-029
LB	0.022μF	7	17	27	34	43	47	55	55	RTF-76-030
Pi	0.025μF	10	15	40	60	70	70	70	70	RTF-76-031
C	0.027μF	10	20	30	37	45	50	55	60	RTF-76-032

CKT	MMin Cap	Minimum Insertion Loss(dB)
CKT	MMin Cap	30KHz	150KHz	300KHz	1MHz	10MHz	100MHz	1GHz
C	0.450μF	6	19	25	36	40	60	70	RTF-86-001
LT	0.450μF	6	20	26	37	68	70	70	RTF-86-002
C	0.500μF	7	20	28	39	55	70	70	RTF-86-003
Pi	0.500μF		33	52	80	80	80	70	RTF-86-004
Pi	0.500μF		47	65	80	80	70	70	RTF-86-005
T	0.500μF	4	25	40	70	70	70	70	RTF-86-006
LB	0.7μF	9	20	29	39	52	70	70	RTF-86-007
T	0.750μF	10	22	31	55	80	70	70	RTF-86-008
Pi	0.990μF	9	24	29	40	70	70	70	RTF-86-009
Pi	1.0μF	28	70	70	70	70	70	70	RTF-86-010
Pi	1.0μF	9	24	29	40	70	70	70	RTF-86-011
LB	1.0μF	10	25	30	41	56	70	70	RTF-86-012
C	1.2μF	15	28	33	40	40	70	70	RTF-86-013
LB	1.2μF	15	25	34	44	60	70	70	RTF-86-014
C	1.4μF	15	28	33	44	60	70	70	RTF-86-015
LB	1.4μF	15	28	33	44	60	70	70	RTF-86-016
LB	1.4μF	44	70	70	70	70	70	70	RTF-86-017
LT	1.4μF	15	28	33	44	60	70	70	RTF-86-018
LT	1.4μF	21	52	64	70	70	70	70	RTF-86-019
T	1.4μF	17	27	34	44	60	70	70	RTF-86-020
Pi	1.5μF	24	66	70	70	70	70	70	RTF-86-021
Pi	1.5μF		46	65	80	80	80	80	RTF-86-022
C	2.1μF	20	33	40	50	65	70	70	RTF-86-023
C	2.8μF	20	34	39	50	60	70	70	RTF-86-024
LB	2.8μF	20	34	40	49	60	70	70	RTF-86-025
Pi	2.8μF	21	32	40	35	68	70	70	RTF-86-026
Pi	2.8μF		18	60	70	70	70	70	RTF-86-027
Pi	2.8μF	29	73	80	80	80	80	80	RTF-86-028
Pi	2.8μF	8	52	71	80	80	80	80	RTF-86-029
Pi	2.8μF	35	69	70	70	70	70	70	RTF-86-030
C	4.0μF	26	40	46	55	60	70	70	RTF-86-031
Pi	5.2μF	23	35	42	50	70	70	70	RTF-86-032

CKT	Min Cap	Minimum Insertion Loss(dB)
CKT	Min Cap	1MHz	3MHz	10MHz	30MHz	100MHz	300MHz	1GHz	10GHz
LB	0.027μF	10	20	30	38	45	45	65	70	RTF-96-001
Pi	0.028μF	10	14	38	65	75	75	75	75	RTF-96-002
C	0.045μF	14	22	30	40	45	50	55	60	RTF-96-003
C	0.050μF	15	24	35	41	45	50	60	60	RTF-96-004
Pi	0.050μF	15	20	60	65	75	75	75	75	RTF-96-005
LB	0.050μF	15	24	35	42	54	56	70	70	RTF-96-006
C	0.056μF	15	24	34	41	45	50	60	60	RTF-96-007
LB	0.075μF	18	25	37	42	52	55	70	70	RTF-96-008
C	0.08μF	15	24	37	41	51	51	55	55	RTF-96-009
C	0.1μF	22	31	40	44	47	55	65	65	RTF-96-010
Pi	0.1μF	10	40	52	70	70	70	70	70	RTF-96-011
Pi	0.15μF	12	43	68	70	70	70	70	70	RTF-96-012
C	0.21μF	28	37	45	50	55	60	70	70	RTF-96-013
C	0.3μF	30	38	47	50	55	60	70	70	RTF-96-014
C	0.75μF	35	37	51	51	61	61	65	70	RTF-96-015
C	0.8μF	40	46	52	54	70	70	70	70	RTF-96-016
C	1μF	38	40	52	52	70	70	78	80	RTF-96-017

十、产品定型：RTF-66-001-150GI4

标称电容	工作电流	额定电压	工作温度	安装方式	螺纹尺寸
RTF-66-001	1	50	G	I	4
C 0.015μF	1A	50V	-55-+125℃	螺栓式	M4

十一、馈通滤波器特性和应用：

1）焊接式馈通滤波器

焊接式馈通滤波器是对于安装空间狭小时最理想的产品；

应用：主要用于滤波信号、数据线和AC电源线；

电信设备、传输设备、微波滤波器、工控机、复合电路滤波器组件；

尺寸小：有效利用空间；

额定电压：可达750VDC；

多种电路结构：C型、Pi型、L型电路都可以提供；

高温构造：可以防止安装时的回流；

认证：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)认证的滤波器；

2）树脂密封螺栓式馈通滤波器

树脂密封螺栓式馈通滤波器用所配的螺母和垫圈可以很方便地安装到通孔位置；

在坚固外壳的两端用树脂密封提供良好的环境保护；

应用：主要用于信号、数据线、DC电源线滤波；其中微型挤压安装或螺装是应用在不宜焊接时的理想选择，适合微波及其他高频应用；

电压：可到达2500VDC/240VAC

认证：可供MIL-F-15733认证产品

电路结构：C型、L型、Pi型

3）高流高压树脂密封馈通滤波器

应用：高流滤波器主要应用于高流开关式电源、DC充电系统；

高压滤波器主要应用于高压电源、坚固螺栓式结构容易安装；

特点：高电流可达100Amps

电压：可达2500VDC和240VAC@400HZ

4）玻璃密封高性能馈通滤波器

此系列滤波器采用玻璃密封装、具有优良EMI滤波性能；对那些在恶劣的环境仍要求高可靠性滤波的，

这款产品是的选择，可供10KHz 到大于10GHz的宽频高性能EMI滤波，玻璃密封系列高度防潮、

防腐蚀、防其他可能在军事应用中遇到的恶劣环境的影响。

应用：电源、信号线、火箭点火装置、飞机、军事通讯、医疗设备、多段式滤波；

优化设计: 多种尺寸形状及C 、L和π型电路供选择、瞬间抑制π、T、&TT电路可选；

可靠性: 参照MIL-F-15733和MIL-F-28861标准制造、符合QPL要求；

基于MIL-F-28861、太空应用“S”级水平

FED/MIL认证: 符合MIL-F-15733和 MIL-F-28861标准

特性: 插入损耗范围 1MHZ - 18GHZ

电容量和温度特性: 1.4μF NPO、X7R、Z5U

温度范围: -55℃-+125℃

电压值: 400VDC 240VAC@400HZ

电流: 30Amps

深圳市瑞科创电子有限公司成立于2006年｜0755-82767283 13728696075。主营：穿心电容，吸波材料，温补晶振，导电泡棉，铍铜簧片，屏蔽簧片，滤波连接器，蜂窝波导窗，屏蔽通风窗，屏蔽簧片，导电布衬垫、屏蔽通风板，，滤波连接器，温补晶振、恒温晶振，滤波阵列板,，馈通滤波器。金属编织丝网条、斯派尔螺旋管屏蔽衬垫、透光导电屏蔽丝网、导电铜箔胶带、584-29环氧导电胶、1030硅脂导电胶，磁屏蔽材料。产品应用于：屏蔽箱，移动通信基站、，通信研究所、大学院校研究所、仪器仪表厂、通信设备、微波射频模块、直放机站、通讯军事雷达，微波通信设备、特种计算机、汽车电子、测控仪器、医疗设备、航天航空、GPS导航和其他军事装备等领域；医疗设备制造商、航空航天部、信息产业部、兵器工业部、中船总、核工业部、电力系统等各军工厂、军工研究所。 Ractron（瑞科创）多年如一日，坚持一贯的诚信作风，不断推进企业的管理提升和文化塑造。以共同目标、共同创业、共同利益、共同发展为核心理念，一步一个脚印，不断充实企业的实力，组织运作达到各尽所能，各尽其职，公司得到了可持续发展,为成千上万的中国电子设备制造商提供生产急需的元器件，在全球各地开辟了广泛和稳固的供货渠道；通过每一个电话、传真、EMAIL、订单、发货，努力成为行业的典范和楷模。 Ractron（瑞科创）本着“质量为本，信誉为魂 ”的服务宗旨、“诚信、负责、高效”的工作信念、以强大的技术服务网络作后盾，向广大客户提供价格合理的优质产品、全方位增值的精湛技术支持及供货快捷等各类完善的售后服务，整个业务流程高效精确，以良好的商业信誉，赢得了广大客户的信赖。销售高品质产品，提供满意服务，整和所有资源，进行有效的合作。 Ractron（瑞科创）以美国为中心，以深圳为枢纽，辐射全国的独特网络销售模式，依靠强大的网络和信息数据系统，经销全世界八千多家厂商的现货和期货，尤其擅长供应偏门（如Jun品和工业品）、停产、断档、计划分配的产品；此外，无论数量或金额大小，我们对所有询价、订单一视同仁。 Ractron（瑞科创）统一管理公司运作的商流、物流、资金流和信息流，在先进的企业资源管理平台上，保证公司各项运作极具规范和效率。秉承“一切以客户为中心的宗旨，通过贯彻“一流的服务（S）、的产品（P）、的技术支持（T）、可靠的品质保证（Q）”的经营理念，经过多年的发展，已成为广大客户信赖的新产品推广基地、电子应用技术支持中心和电子产品零售中心。

深圳瑞科创电子有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 尹龙平
电话：0755-82767283
传真：0755-83004913
手机：13728696075
QQ ：

公司相关产品

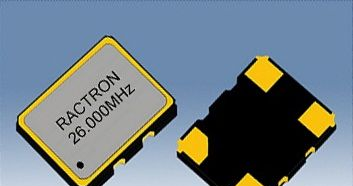

供应温补晶振的型号及具体规格

信息内容：

温补晶振的型号及具体规格:13728696075 尹工温补晶振 3.6864MHZ DIP14 -55-+85℃ 10PPM 5V TTL 温补晶振 4.096MHZ DIP14 HCMOS ±0.5ppm@（-20-+70℃）压控 3.3V 温补晶振 4.096MHZ DIP14 HCMOS ±0.5ppm@（-20-+70℃）压控 3.3V 温补晶振 4.096MHZ DIP14 HCMOS ±0.5ppm@（-20-+70℃）压控 3.3V 数字温补 5.12MHz DIP40X25 0.1ppm 12V 方波 -20+70 机械微调温补晶振 5.12MHz DIP40X25 0.5ppm 12V 方波 -20+70 机械微调温补晶振 8.388608MHZ 5070 3.3V 1PPM CMOS 调节8ppm -10-+75℃ 晶体谐振器 9.8304MHz HC-49S 20pF 30PPM 温补晶振 10.0MHZ 3225 3.3V 0.5PPM SMI 温补晶振 10.0MHZ 3225 3.3V 0.5PPM KDS 温补晶振 10.0MHZ 5032 3.3V 0.5PPM KDS 温补晶振 10.0MHZ 5032 3.3V 1PPM SMI 温补晶振 10.0MHZ 5032 DAS535SD 0.5ppm 温补晶振 10.0MHZ 5032 DS5032TC 温补晶振 10.0MHZ 5032 方波 2ppm 3.3v -40-85 温补晶振 10.0MHZ 5070 -40-85 1PPM 削峰正旋波不带压控温补晶振 10.0MHZ 5070 TCXO 0.5ppm -40 to +85度，方波温补晶振 10.0MHZ 5070 VCTCX...

详细内容>>

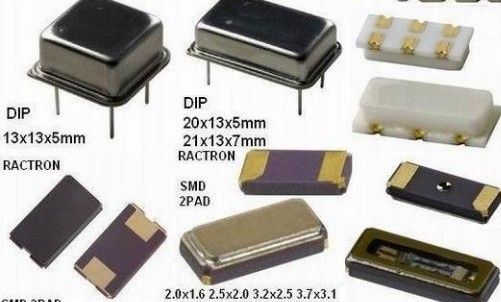

CFPT-126/CFPT-9300温补晶振供应
