供应J41H不锈钢法兰截止阀、J41W-160P法兰针型阀
| 价 格： | 5.00 | |
| 型号/规格： | J41H法兰截止阀、J41W法兰针型阀 | |
| 品牌/商标： | 新恭 |

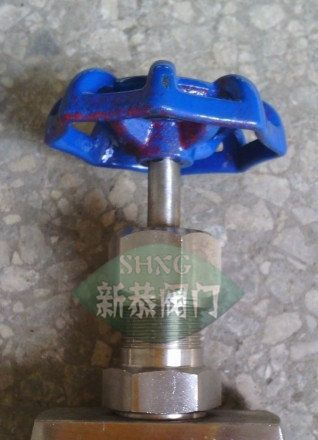

J41H法兰截止阀、J41W法兰针型阀
【产品名称：J41H法兰截止阀、J41W法兰针型阀、J41H/W法兰针型阀】
【产品型号：J41H/W】
【产品压力：1.6-32MPa】
【产品材质：不锈钢】
一、J41H/W不锈钢法兰针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
二、J41H/W不锈钢法兰针型阀主要零件材料:
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
法兰 Flang |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
4 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、J41H/W不锈钢法兰针型阀主要外形连接尺寸:
|
ITEM NO. |
公称通径 DN Nominal bore |
A |
B |
C |
F |
N-ø |
L |
H |
D0 |
|
J41W/H-1 |
DN10 |
90 |
60 |
41 |
14 |
4-ø14 |
130 |
90 |
60 |
|
J41W/H-2 |
DN15 |
95 |
65 |
46 |
14 |
4-ø14 |
132 |
90 |
60 |
|
J41W/H-3 |
DN20 |
105 |
75 |
56 |
16 |
4-ø14 |
150 |
105 |
80 |
|
J41W/H-4 |
DN25 |
115 |
85 |
65 |
16 |
4-ø14 |
150 |
120 |
100 |
