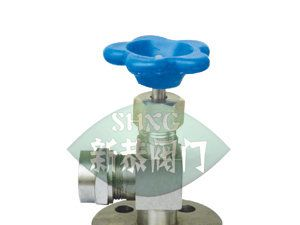

供应J13H内螺纹截止阀、J13W内螺纹针型阀
| 价 格： | 5.00 | |
| 型号/规格： | J13H内螺纹截止阀、J13W内螺纹针型阀 | |
| 品牌/商标： | 新恭 |
J13H内螺纹截止阀、J13W内螺纹针型阀
【产品名称：J13H内螺纹截止阀、J13W内螺纹针型阀】
【产品型号：J13H/W】
【产品压力：1.6-32MPa】
【产品材质：不锈钢】
一、J13H/W内螺纹针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准: JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
二、J13H/W内螺纹针型阀主要零件材料:
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、J13H/W内螺纹针型阀主要外形连接尺寸:
|
ITEM NO. |
公称通径 DN Nominal bore |
M |
H |
L |
D0 |
|
J13W-JH-d-1 |
DN6 |
G1/4 |
90 |
60 |
60（63） |
|
J13W-JH-d-2 |
DN10 |
G3/8 |
92 |
60 |
60（63） |
|
J13W-JH-d-3 |
DN15 |
G1/2 |
98 |
65 |
63（70） |
|
J13W-JH-d-4 |
DN20 |
G3/4 |
110 |
80 |
78（80） |
|
J13W-JH-d-5 |
DN25 |
ZG1 |
125 |
90 |
100 |
|
J13W-JH-d-6 |
DN32 |
G1-1/4 |
180 |
128 |
140（110） |
