供应JJ.BY1法兰取压阀、JJ.BY1不锈钢取压截止阀
| 价 格： | 5.00 | |
| 型号/规格： | JJ.BY1法兰取压阀、JJ.BY1取压截止阀 | |
| 品牌/商标： | 新恭 |
JJ.BY1法兰取压阀、JJ.BY1取压截止阀
【产品名称：JJ.BY1法兰取压阀、JJ.BY1 取压截止阀、JJ.BY1取压针型阀】
【产品型号：JJ.BY1】
【产品压力：1.6-6.4MPa】
【产品材质：不锈钢】
一、JJ.BY1取压针型阀产品特性:
1. 标准制造: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接,卡套连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
二、JJ.BY1取压针型阀主要零件材料:
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
卡套 Ferrule |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
O形密封圈 O-Ring |
橡胶Rubber |
|
3 |
管接头 Connector |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、JJ.BY1取压针型阀主要外形连接尺寸:
|
ITEM NO. |
公称通径 DN Nominal bore |
D0 |
D1 |
L |
H |
|
JJ.BY1-1 |
DN6 |
ø12 |
60 |
105 |
87 |
|
JJ.BY1-2 |
DN6 |
ø14 |
70 |
110 |
90 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕工
- 电话：021-51860596
- 传真：021-51860596
- 手机：13052286018
- QQ ：
供应J94H-160P卡套角式截止阀、J94W不锈钢卡套角式针型阀
信息内容：J94H卡套角式截止阀、J94W卡套角式针型阀 【产品名称：J94H卡套角式截止阀、J94W卡套角式针型阀、J94H/W角式卡套针型阀】 【产品型号：J94H/W】 【产品压力：1.6-6.4MPa】 【产品材质：不锈钢】 一、J94H/W卡套角式针型阀产品特性: 1. 制造标准: GB/T12224-2005 JB/T7747-1995 2. 连接形式: 卡套连接 3. 结构特征: 锥面或球面密封，直角式 4. 阀门检验与试验标准: GB/T13927-1992 5. 公称压力: ≤10000Psi 6. 适用工作温度: -40℃～+350℃ 7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质 8. 公称通径: DN6,DN10,DN15,DN20,DN25… 二、J94H/W卡套角式针型阀主要零件材料: 序号 NO. 零件名称 Part name 材质 Material 1 连接螺母 Connector Nut 20# A105 SS304...

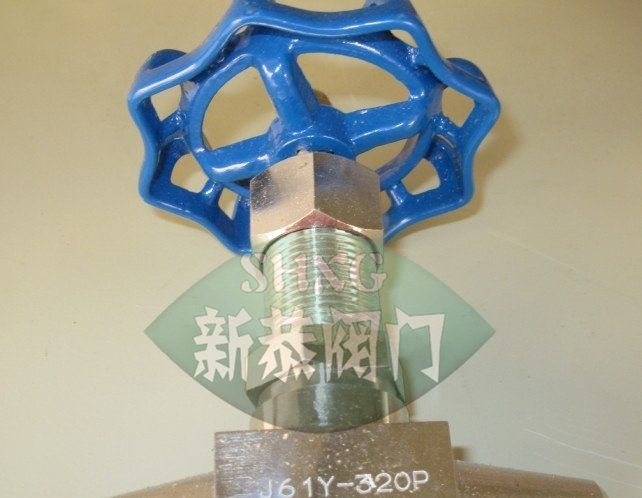

供应J61Y-320P散热型针型阀、J61W-160P高温高压焊接截止阀
