供应J61Y-320P散热型针型阀、J61W-160P高温高压焊接截止阀
| 价 格： | 5.00 | |
| 型号/规格： | J61Y散热型针型阀、J61W高温高压焊接截止阀 | |
| 品牌/商标： | 新恭 |
J61Y散热型针型阀、J61W高温高压焊接截止阀
【产品名称：J61Y散热型针型阀、J63W高温高压焊接截止阀、J61W/Y、J63W/Y高温高压针型阀】
【产品型号：J61W/Y、J63W/Y】
【产品压力：1.6-32MPa】
【产品材质：不锈钢】
一、J61Y散热型焊接针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T3595-2002
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
二、J61Y散热型焊接针型阀主要零件材料:
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、J61Y散热型焊接针型阀主要外形连接尺寸:
|
ITEM NO. |
公称通径 DN Nominal bore |
H |
L |
D0 |
|
J61Y/W-1 |
DN6 |
110 |
100 |
70 |
|
J61Y/W-2 |
DN10 |
145 |
120 |
80 |
|
J61Y/W-3 |
DN15 |
165 |
140 |
110 |
|
J61Y/W-4 |
DN20 |
180 |
160 |
130 |
|
J61Y/W-5 |
DN25 |
220 |
180 |
150 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕工
- 电话：021-51860596
- 传真：021-51860596
- 手机：13052286018
- QQ ：

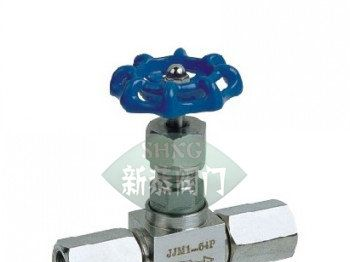

供应JJ.M1压力计截止阀、JJ.M1压力表针形截止阀、JJ.M1压力表针型阀
