供应MPM4730价格，MPM4730压力传感器，MPM4730麦克品牌
| 价 格： | 面议 | |
| 型号/规格： | MPM4730 | |
| 品牌/商标： | 麦克传感器 |
供应MPM4730价格，MPM4730压力传感器，MPM4730麦克品牌
产品概述
MPM4730型智能压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用数字技术在传感器制造领域的应用成果，结合国际的压阻式压力变送器设计制造技术，精密数字化温度补偿和非线性修正技术，一体化的结构设计和标准化的信号输出，体积小、精度高、重量轻、量程覆盖范围宽，适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作，可以直接替代模拟两线制4～20mADC输出变送器。
dzsc/19/3553/19355379.gif
产品特点
•4～20mADC两线制电流输出；
•采用数字补偿及非线性修正技术；
•-10℃～80℃数字化宽温度补偿；
•RS485通讯接口或HART通讯协议(可选)；
•支持组网应用；
•全不锈钢结构、体积小，重量轻；
•特殊要求可定做，适应各种场合应用；
•产品已取得RoHS认证。
性能参数
|
基本量程(MPa) |
-0.1 |
0.1 |
0.2 |
0.35 |
0.7 |
1.0 |
2.0 |
3.5 |
7 |
10 |
20 |
35 |
70 |
100 |
|
过压(MPa) |
-0.1 |
0.15 |
0.3 |
0.5 |
1.0 |
1.5 |
3.0 |
5.0 |
10 |
15 |
30 |
50 |
100 |
110 |
|
注：量程缩放最小为基本量程的1/5。 |
||||||||||||||
|
综合精度① |
±0.075%FS(最小) ±0.15%FS(典型) ±0.25%FS() |
|
长期稳定性 |
±0.2%FS/年 |
|
补偿温度② |
-10℃～80℃ |
|
工作/贮存温度 |
-40℃～80℃ |
|
供 电 |
(10～28)VDC(RS485接口型)/(12～30)VDC(HART型) |
|
输 出 |
(4～20)mADC |
|
RS485接口/HART协议(可选) |
|
|
负载能力 |
(4～20)mADC输出，(U-8V/12V)/0.02A(Ω) |
|
RS485总线可挂接99个变送器 |
|
|
电气连接 |
DIN43650 4芯插头(内置RS485插座) |
|
7芯插头座 (适用于现场RS485接口输出) |
|
|
Φ7.2mm屏蔽电缆 |
|
|
绝 缘 |
100MΩ/50V |
|
振 动 |
20g，(20～5000)Hz |
|
冲 击 |
20g，11ms |
|
防护等级 |
IP65(B1、B2型) IP63(B3型) |
|
介质兼容性 |
膜 片：不锈钢316L |
|
壳 体：不锈钢1Cr18Ni9Ti |
|
|
O形密封圈： 氟橡胶 |
|
|
重 量 |
约160g |
①综合精度：包含非线性、迟滞、重复性及温度误差。
②特殊温度范围可与厂家协商。
外形结构
（单位：mm)
电气连接
变送器与外部通过插头或电缆进行电气连接：
功能定义
内部小插件
产品外部接插件的连接
4芯接插件
导线颜色
7芯航空接插件
+V
1(黑)
1
黑线
1
OUT/GND
2(红)
2
红线
2
RS485B
4(白)
白线
5
RS485A
5(黄)
3
黄线
4
a) 二线制4～20mADC输出应用电气连接方法如下图所示。
b) RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。
c) HART协议型变送器与手操器及组态系统连接如下图所示。
辅助软件
配线颜色
a) RS485接口型变送器软件MS
Setonline软件
通过RS232/485转换模块，用于和RS485接口型变送器进行通讯，显示实际压力值、设置新零点、程控设置模拟输出、设置仪表地址等。
b) HART协议型变送器软件
MS-C100A软件
通过MS-HART232转换模块，客户可对HART协议变送器进行软件调试及校准。
现场应用
两线制变送器现场压力测量示意图
选型指南
|
MPM4730 |
型智能压力变送器 |
|||||
|
|
量程 |
测量范围kPa或MPa |
||||
|
[0～X]kPa或MPa或或MPa |
-0.1…0～0.01…100MPa，X为实际所需量程 |
|||||
|
|
代号 |
输出信号 |
||||
|
E |
4～20mADC |
|||||
|
R4 |
RS485通讯接口 |
|||||
|
H |
HARTâ协议通信 |
|||||
|
|
代号 |
结构材料 |
||||
|
隔离膜片 |
接口 |
壳体 |
||||
|
22 |
不锈钢316L |
不锈钢 |
不锈钢 |
|||
|
24 |
不锈钢316L |
不锈钢316L |
不锈钢316L |
|||
|
|
代号 |
附加功能 |
||||
|
B1 |
4芯Hirschmann接插件连接 |
|||||
|
B2 |
电缆线连接，线长1.5m |
|||||
|
B3 |
7芯航空接插件连接 |
|||||
|
P |
齐平膜片型，G1/2外螺纹压力接口 |
|||||
|
C1 |
M20×1.5外螺纹压力接口，端面密封 |
|||||
|
C3 |
G1/2外螺纹压力接口 |
|||||
|
C4 |
G1/4内螺纹压力接口 |
|||||
|
C5 |
M20×1.5外螺纹压力接口，水线密封 |
|||||
|
G |
表压型 |
|||||
|
S |
密封表压型 |
|||||
|
A |
绝压型 |
|||||
|
|
|
|||||
|
MPM4730 |
[0～100]kPa |
ER4 |
22 |
B3C1G |
完整的型号规格 |
|
选型提示
1、选择RS485接口型变送器必须选用B2电缆线输出或B3七芯接插件连接方式。
2、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
3、特殊要求，敬请与本公司商洽，并在订单中予以注明。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘女士
- 电话：0371-56751935
- 传真：0371-86610085
- 手机：13937148418
- QQ ：
销售MPM489价格，MPM489正宗麦克品牌，MPM489压力传感器
信息内容：销售MPM489价格，MPM489正宗麦克品牌，MPM489压力传感器 产品概述 MPM489型压阻式压力变送器是我公司研制生产的一种零点和满量程输出可以调校的压阻式压力变送器。它选用高稳定性和高可靠性的压阻式压力传感器和高性能的变送器专用电路，整体性能稳定可靠。广泛适用于石油、化工、电力、水文、地质等行业的流体压力的检测和控制。 dzsc/19/3553/19355380.jpg 产品特点 ·性能可靠，安全使用方便 ·具有短路保护和反极性保护 ·可测量表压、绝压和密封参考压力 ·本质安全型产品，符合国家GB3836.4标准的ExiaⅡCT6的要求 ·船用型产品符合CCS《钢制海船入级规范》（2006）的要求 ·产品已取得CE认证和RoHS认证 性能参数 测量范围：-0.1…0～0.01…100MPa 过 载：1.5倍满量程压力或110MPa(取最小值) 压力类型：表压或绝压或密封表压型 精 度：±0.5%FS 长期稳定性：±0.3%FS/年 零点温度漂移：0.1%FS/℃(≤100kPa)； 0.05%FS/℃(＞100kPa) 满度温度漂移：0.1%FS/℃(≤100kPa)； 0.05%FS/℃(＞100kPa) 补偿温度：0℃～50℃ 工作温度：-30℃～80℃，本安型：-...
特价MPM460压力变送器，MPM460宝鸡麦克，MPM460价格

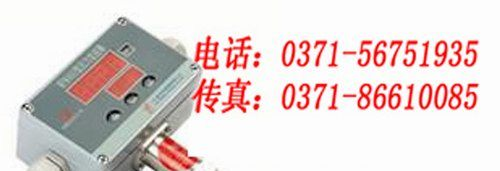

信息内容：特价MPM460压力变送器，MPM460宝鸡麦克，MPM460价格 产品概述 MPM/MDM460/MPM460W型多功能智能压力/差压/液位变送控制器可适用于露天及现场环境比较恶劣的场合，对现场压力、差压、液位进行精确测量和控制，是一种能够以RS485总线形式组网，同时需要实时显示现场测量值，并向其他设备提供标准模拟信号或提供接点控制信号的智能化多功能产品。该产品可广泛应用于化工、冶金、给排水、电厂、海洋、环境保护、航空、计量、科研等领域，实现压力、差压、液位信号的测量、传输、显示和控制。 dzsc/19/3553/19355381.gif 电气连接 dzsc/19/3553/19355381.gif 应用示例 (单位：mm) 选型指南dzsc/19/3553/19355381.gif MPM460 型多功能智能压力变送控制器 MPM460W 型多功能智能液位变送控制器 MDM460 型多功能智能差压变送控制器 量程 ...
