性能描述

1、 产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。

2、 全桥移相技术，双核大功率器件采用了世界IGBT模块。

3、 IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。

4、 控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。

5、 产品工业级的设计，的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。

6、 散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。

7、 多段功率输出控制，高功率因数，成熟稳定锁相环技术。

8、 实现多个设备同时工作互不干扰，功率达到720KW以上。

产品特点

1、隔离电源设计，确保人身安全。

2、热效率高，大于等于90%。

3、功率分段控制，节能更突出。

4、工业级品质设计，安全可靠。

5、模块化设计，维护更方便。

6、散热风机采用台湾高转速、高品质涡轮风机。

7、当出现故障时，设备提示出相应的故障代码，使您一目了然，快速帮助你解决问题。

应用领域

    1、木材、化工、医药、食品、能源、印刷、建筑材料、塑料机械等行业节能改造。

注意事项

1、设备的前级供电必须按要求接空气漏电开关。
2、设备必须严格按要求可靠接地，否则可能引起触电或火灾。接地线应接在建筑物的接地装置上，不能把接地线接在自来水管或煤气管上。
3、线路必须由的电工人员和按照国家布线规定进行安装，电缆线需要装入铜线鼻子加紧后用焊锡焊接良好。
4、在通电之前请务必检查各个部分是否已经按要求做好。
5、当不用设备时必须切断供电电源。
6、设备正常运行时，严禁触摸设备内外各接线端子。
7、初次使用前，应将功率调节旋钮逆时针调制，待启动后加热后顺时针缓慢调节旋钮到合适位置，应根据不同工艺要求来调节电流大小。
8、设备如需维护或检修时，应停止工作断开电源，等待3-5分钟后方可进行维护工作

地 址：深圳市宝安区观澜第三工业区金茂工业园E栋2楼电磁加热器生产基地

联系人：刘先生18924584766

总机：0755-82554500/27611530   传 真：分机602

网址：http://www.diancijiareqi.cn/

      http://www.szbydkj.com

20 KW电磁加热器

一、基本性能概述

1、输入电压：三相四线制，AC 380V / 50Hz；

2、电压适应范围：310V~430V；

3、环境适应：温度：-20℃~50℃，湿度：≤95%；

3、输入电流与电压特性：恒流输入（380±10%V）；

3、热转换效率≥90%；

4、工业级稳定性的全桥控制技术，输入功率20KW；

5、IGBT过热保温度：80℃；

6、工作频率：16-30KHz（满功率时为频率，最小功率时为30KHz）

7、采用谐振回路控制电路、高速微处理器，保护速度更快，设备更稳定；

8、数字化调节功率（30-100%额定功率线性调节），热量控制更、稳恒；

9、具有液晶版与数码管版，满足用户的不同场合的需求，显示工作频率、输入电流、线圈输出电流大小、IGBT温度等参数，便于安装与调试；

10、柜式结构，美观大方，采用涡轮散热风扇；散热效果强劲；

11、可以设定运行工作时间，计时完毕自动停机，输入密码方可开机，用户可以修改密码；

12、具有加热线圈短路、开路，缺相、过热、过流、过压等保护功能；

13、可以通过工业485总线与计算机连接，远程监控与集中控制主机开停；

14、可以根据客户需要定制个性的功能需求；

15、具有软启动加热/停止模式；

16、采用进口专用IGBT模块驱动器；

17、采用世界英飞凌IGBT模块；

18、支持0-5V PID输入控制功率接口，可以控制输出功率为线性工作状态；

19、工业品质设计方案，同一炮筒上同时工作10台以上互不干扰，高可靠应用；

20、平均无故障时间10000小时以上；

地 址：深圳市宝安区观澜第三工业区金茂工业园E栋2楼电磁加热器生产基地

联系人：刘先生18924584766

总机：0755-82554500/27611530   传 真：分机602

网址：http://www.diancijiareqi.cn/

      http://www.szbydkj.com

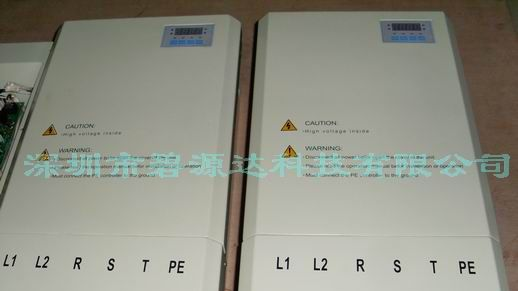

30-60KW电磁感应加热控制器

一、产品电气规格：

1、额定电压频率：380VAC   50Hz /60Hz

2、电压适应范围：300V-450V

3、额定功率：根据工件加温要求

4、工作频率：14-28KHz  段15-22KHz

5、安全工作环境温度：-20℃-45℃;

6、工作湿度：≤95%

7、热效率≥95%

8、接线示意图

9、线圈与被加热体间距为15-25MM。

二、基本性能概述 ：

1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长

2、有缺相保护功能

3、有IGBT过流保护功能

4、有IGBT过温保护功能

5、有加热线圈短路保护功能

6、全桥串联谐振电路拓扑,抗干扰能力强

7、采用高性能IGBT驱动芯片驱动

8、自动识别负载及锁相功能,以使负载端得到功率因数，也使电路控制在弱感性区高效率工作

9、数台机芯并联安装在同一个加热管上,互不干扰

10、节电效果好:与目前采用的电热圈相比,节电可达30%以上

11、安装方便:可接桶型和平盘型等等结构方式感应线圈

12、运行成本低,维修量少,产品保修1年,终生维护

13、产品尺寸： 机壳长450*宽305*高190

三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 1.5-3厘米（特殊材料要特殊调试）

1、30KW所接 钢质感量约280-330uH, 铁质300-350 uH， 感应线圈线径不小于16平方毫米（大概52米线左右）

2、40KW所接 钢质感量约190-220uH, 铁质220- 250uH， 感应线圈线径不小于25平方毫米（大概48米线左右）

3、50KW所接 钢质感量约150-200uH, 铁质170-220 uH， 感应线圈线径不小于35平方毫米，线径可以采用多根并联获得（大概42米左右）

注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）

四、工作状态：

待机--红灯闪烁，加热工作--红灯常亮;  绿灯配合蜂鸣声１一长一短--缺相，２一长两短--保护电路进入保护状态，３一长三短--频率超高，４一长四短--频率超低，５两长一短--脉宽超宽异常，６两长两短--IGBT模块过温，７两长三短--无检测到负载，８两长四短--电流过大

五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中;   民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。

注：多组组合绕线方向须统一，每组线圈之间的间距须大于100MM以上。





显示代码说明

1、            显示：

1.1       4位数码管：用于显示各种参数。当功能指示灯点亮时，显示当前参数。

1.1.1        待机时，显示“----”。

1.1.2        正常工作时，显示“-5- ”.

1.1.3        出错时，显示“E x ”.出错代码见附件。

1.1.4        当显示处于查看状态时，显示对应参数。

1.2       LED指示灯:

1.2.1 LED1~LED4:待定。

1.2.2 LED5:故障指示灯。正常工作时不亮。出错时闪烁。

1.2.3 LED6:工作状态指示灯。待机时，闪烁。正常工作时常亮。

1.2.4LED7:显示生产日期.前2位显示年，后2位显示周。

1.2.1        LED8：显示软件版本号。

2、            按键：

2.1 SW1:功能选择键。短按此键，显示从正常工作显示状态转为参数查看状态。每按一次，显示状态改变一次。重复按下时，在各显示状态下，轮流切换。

2.2 SW2~SW4:待定。

附:出错代码说明。

碧源达科技有限公司显示代码表



碧源达

序号       代码  指示灯/蜂鸣器   数码管           描述

1            01H        1短               ;E0         /电压低

2            02H        2短               ;E1         /电压高

3            03H        3短               ;E2         /频率低

4            04H        4短               ;E3         /频率高

5            10H        1长               ;E4         /付温传感器异常

6            11H         1长1短        ;E5         /缺相

7            12H        1长2短        ;E6/        外部故障

8            13H        1长3短        ;E7         /主温度传感器异常

9            14H        1长4短        ;E8         /主温度超高

10           20H        2长               ;E9         IGBT传感器异常

11           21H        2长1短        ;EA         /主温度超低

12           22H        2长2短        ;EB         /IGBT超温

13           23H        2长3短        ;EC         /电流小

14           24H        2长4短        ;ED         /电流大

15           30H        3长               ;EE         流量异常

16           31H        3长1短        ;EF         /保留



说明：此代码表为我司对全部产品统一制定，但每种产品不是全部都有。
