品牌: 巨控

型号: ZWM32-12/630-25

货号: ZWM

装修流程: 安装工程

 dzsc/19/3470/19347036.jpg   巨控电气是生产高压电气的企业，为确保产品质量，公司建立了完善的质量保证体系，“创造优质产品、安全措施可靠、力求顾客满意”是本司的质量方针，对于产品的质量及售后服务，我们将做到以下承诺：
1、产品严格执行国家技术标准。
2、产品生产制造过程中严格控制过程质量，及时处理信息反馈，确保成品质量。
3、选取质量可靠的材料和外购、外协零部件。
4、产品在安装调试阶段，如有需要，本厂可派技术人员协同合作。
5、产品质保期为一年（从提货之日算起），质保期内产品实行“三包”（包修、包换、包退）。
6、对产品实行终身服务，随时提供配件备件和技术服务。
7、本厂设有售后服务热线，在接到用户服务要求信息后，马上即予答复，做到“用户不满意，服务不停止”。
以上是我们的承诺，敬请用户放心使用本厂产品！

dzsc/19/3470/19347036.jpg



概述

ZWM32-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。 本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。 该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

型号及其含义

dzsc/19/3470/19347036.jpg

主要技术参数

序号 项目 单位 参数 1 额定电压 kV 12 2 额定频率 Hz 50 3 额定电流 A 630 4 额定短路开断电流 kA 20 5 额定峰值耐受电流(峰值) kA 50 6 额定短时耐受电流 kA 20 7 额定短路关合电流(峰值) kA 50 8 机械寿命 次 10000 9 额定短路开断电流开断次数 次 30 10 工频耐受电压(1min)；(湿)(干)相同、对地/断口 kV 42/48 11 雷电冲击耐受电压(峰值)相间、对地/断口 kV 75/85 12 二次回路1min工频耐压 kV 2

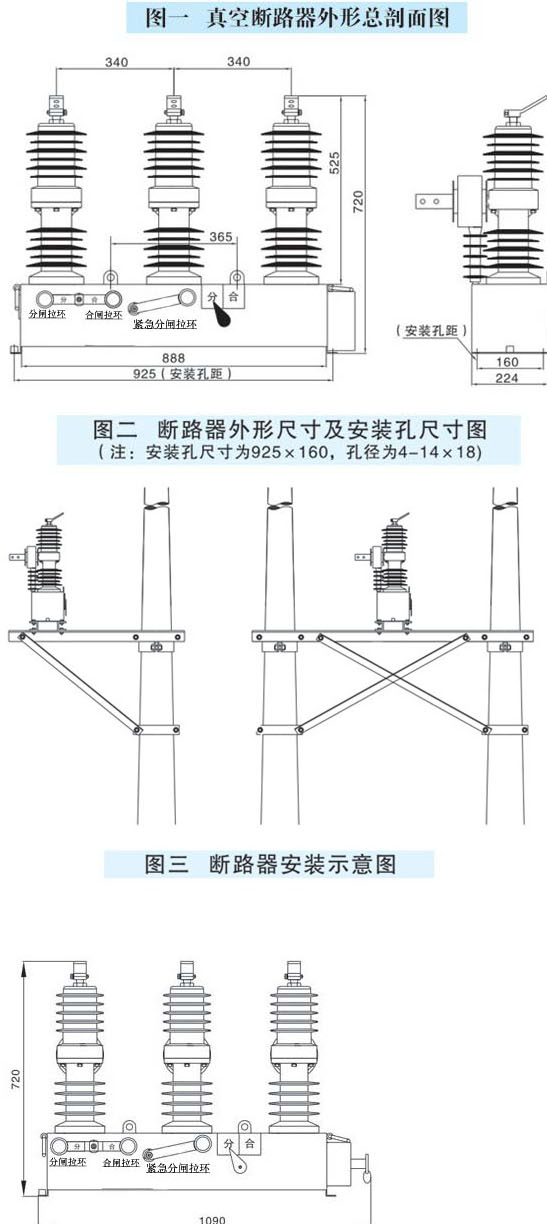

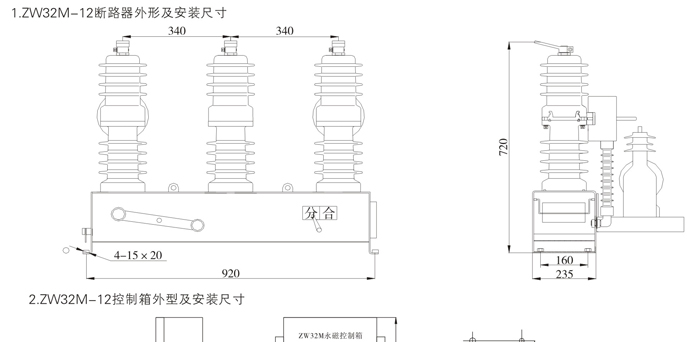

外形及安装尺寸图

dzsc/19/3470/19347036.jpg

ZW32-12M/630-20
ZW32-12GM/630-20
ZW32-12M/1250-20
ZW32-12MG/1250-20
　　ZW32—12M永磁太阳能真空断路器(以下简称“断路器”)是额定电压为12kV，三相交流50Hz户外配电设备，的三相电力系统中，主要用于开断、关合三相电力系统中的负荷电流、过载电流及短路电流。ZWM32永磁太阳能真空断路器产品符合标准GBl984-2003《交流高压断路器》。
二、型号及含义
　　1．周围空气温度：上限+40℃，下限—30度(一般地区)、—40度(高寒地区)
　　2．海拔：≤1000m(若海拔i曾高，则额定绝缘水平相应提高；
　　3．风压：不超过700Pa(相当于风速34m／s)；
　　4．地震烈度：不超过8度；
　　5．污秽等级：Ⅳ级；
　　6．日温差：不超过25度。
三、功能特点
　　1．采用户外环氧浇铸工艺，将真空灭弧室与电流互感器浇注构成一体化固体绝缘免维护相柱组件，无油、无气、无公害。
　　2．立式分相布置，装调简便。
　　3．全不锈钢壳体，无锈蚀之忧。
　　4．配用永磁操动机构，适应不同场合要求。
　　5．配电子控制单元成为智能化断路器，可实现“四遥”监控。
　　6．CT供电、PT供电、太阳能供电、多种供电方式，安全可靠。

1 概述
ZWM32-12户外高压永磁真空断路器（简称ZWM32永磁真空断路器），属于三相交流50Hz户外高压开关设备。主要由一体式集成极柱、单稳态永磁操动机构、控制单元和箱体装配等部分组成。ZWM32永磁真空断路器适用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流、短路电流以及其他类似场所之用。
2 执行标准
■ ZWM32-12永磁真空断路器符合：GB1984-2003《高压交流断路器》
■ ZWM32-12永磁真空断路器符合：GB/T11022-1999《高压开关设备标准的共用技术要求》
■ ZWM32-12永磁真空断路器符合：DL/T402-2007《高压交流断路器订货技术条件》
■ ZWM32-12永磁真空断路器符合：IEC62271-100《高压交流断路器》
3 产品技术特点
3.1高密封性能的三相支柱式全封闭结构
■ 开断性能稳定可靠，无燃烧和爆炸危险。
■ 防潮、防凝露性能强，特别适用于严寒或潮湿地区使用。
■ 免维护、体积小、重量轻，使用寿命长。
■ 进口材料绝缘性能好，耐高温、耐紫外线、耐老化。
3.2 方便灵活的操控及自由组合性能
■ 可采用手动分闸或电动分、合闸以及远方遥控操作。
■ 与智能控制器配套实现配电自动化，或与重合控制器配合组成自动重合器、分段器。
■ 可装设二相或三相电流互感器，供过流或短路保护之用。
■ 可为智能控制器提供电流采集信号。
■ 可据用户要求加装计量用电流互感器。

ZWM32-12永磁真空断路器的更多产品和服务信息，请访问元件事业部子网站或联系售前服务专员。



订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明
