品牌: 巨控电气

型号: ZW32-12F/630-20

货号: zw

装修流程: 安装工程

dzsc/19/3470/19347076.jpg
   巨控电气是生产高压电气的企业，为确保产品质量，公司建立了完善的质量保证体系，“创造优质产品、安全措施可靠、力求顾客满意”是本司的质量方针，对于产品的质量及售后服务，我们将做到以下承诺：
1、产品严格执行国家技术标准。
2、产品生产制造过程中严格控制过程质量，及时处理信息反馈，确保成品质量。
3、选取质量可靠的材料和外购、外协零部件。
4、产品在安装调试阶段，如有需要，本厂可派技术人员协同合作。
5、产品质保期为一年（从提货之日算起），质保期内产品实行“三包”（包修、包换、包退）。
6、对产品实行终身服务，随时提供配件备件和技术服务。
7、本厂设有售后服务热线，在接到用户服务要求信息后，马上即予答复，做到“用户不满意，服务不停止”。
以上是我们的承诺，敬请用户放心使用本厂产品！

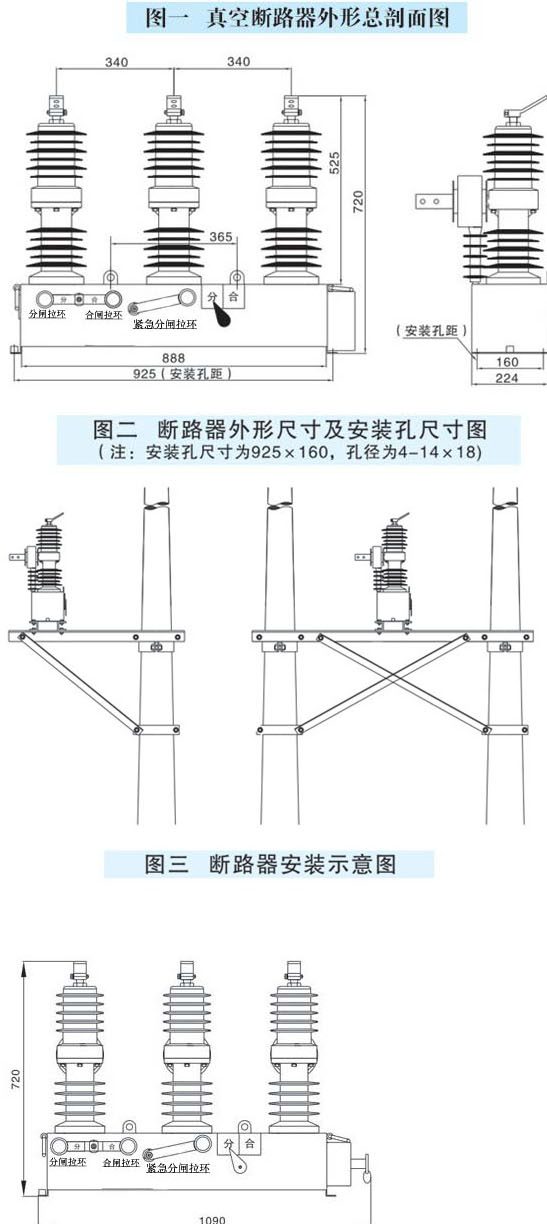

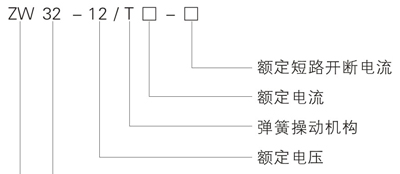

dzsc/19/3470/19347076.jpg 一、产品概述 ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。 本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。 二、功能特点 自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。 三、使用环境条件 1) 海拔高度：≤2000米 2) 环境温度：户外 -30℃~ +55℃ 年平均气温20℃ 日平均气温30℃ 3) 相对湿度：95% （25℃） 4) 抗震能力：地面水平加速度 0.3g 地面垂直加速度 0.15g 5）地震烈度：7度 6) 日温差： 25℃ 7) 日照强度(风速0.5m/s 时)：0.1W/cm2 8) 风速：34m/s 9) 覆冰厚度：10mm 10) 安装位置：户外 、10kV架空线路用户责任分界点处。 11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。 产品型号及含义 dzsc/19/3470/19347076.jpg 五、产品结构 分界断路器在ZW32-12 型真空断路器基础上进行了优化改进（详见ZW32-12户外高压真空断路器使用说明书）和外置电压互感器及MGK16型智能控制器组成，通过全密封防水型航空接插件和户外密封电缆进行电气连接。分界断路器采用专用的弹簧操动机构（或永磁机构），具备手、电动储能，手、电动合闸，手、电动分闸功能。分界断路器外置1 只零序CT（或三项合成零序），变比为20/1，0.1～5A （一次电流）区段保持线性关系，额定负载1Ω，额定负载下的变比误差应小于3%。一次零序电流为400A，二次输出电流有效值不小于5A。额定短时耐受电流16kA、20kA、25kA,4S。分界断路器外置2只（或3只）单相CT，变比50-600/5（或用户指定的变比），额定负载10Ω，精度10P20，额定短时耐受电流16kA、20kA,4S。分界断路器采用外置式PT，装于电源侧，变比10000V/220V，容量300VA，精度3P 级，控制器和断路器的操作电源和电压信号均由PT提供。 六、 安装使用 dzsc/19/3470/19347076.jpg 图1 ZW32-12F 型分界断路器单杆座式安装示意图 1：柱上开关 2；高压互感器 3：控制器安装架 4：MGK16看门狗控制器 5：电线杆 6：控制电缆、电源电缆

ZW32-12F/630-20
ZW32-12F/1250-20
    ZW32-12F高压真空分界断路器（俗称ZW32分界开关），主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相极柱式，三相真空灭弧室置于固封极柱内，利用绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离故障，实现配网自动化。
     ZW32-12F高压智能分界真空断路器具备1～3次重合闸功能，且重合器参数可以整定；
     ZW32-12F高压智能分界真空断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
     ZW32-12F高压智能分界真空断路器具备小电流接地保护功能，且参数可以连续整定；
     ZW32-12F高压智能分界真空断路器既可以实现有线远方控制，也可在杆下无线遥控。
     ZW32-12F高压智能分界真空断路器用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求. 断路器有灭弧装置，故断路器能够带负荷操作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
     隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
     ZW32-12F高压智能分界真空断路器在使用中简称为“开关”，隔离开关在使用中简称为“刀闸”，二者常联合使用。

随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。
●分界断路器的性能和主要作用
     我公司的分界断路器其主要功能：运行中自动断开用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作断开故障电流.
分界断路器带有一套外置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆；具备跳闸闭锁功能。
分界断路器适用于10 kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10 kV架空配电线路与用户（含临时用户）的分界。
●自动切除单相接地故障
    当用户支线发生单相接地故障时，分界开关自动分闸，甩掉故障支线，保证变电站及馈线上的其它分支用户安全运行。
●自动断开相间短路故障
    当用户支线发生相间短路故障时，分界断路器立即分闸甩掉故障线路。故障线路被隔离，使馈线上的其它分支用户迅速恢复供电。
●快速定位故障点
    用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。

 订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明
