品牌: 巨控电气

型号: ZW8-12Z/630-25

货号: ZW8

装修流程: 安装工程

dzsc/19/3455/19345516.jpg
    巨控电气是生产高压电气的企业，为确保产品质量，公司建立了完善的质量保证体系，“创造优质产品、安全措施可靠、力求顾客满意”是本司的质量方针，对于产品的质量及售后服务，我们将做到以下承诺：
1、产品严格执行国家技术标准。
2、产品生产制造过程中严格控制过程质量，及时处理信息反馈，确保成品质量。
3、选取质量可靠的材料和外购、外协零部件。
4、产品在安装调试阶段，如有需要，本厂可派技术人员协同合作。
5、产品质保期为一年（从提货之日算起），质保期内产品实行“三包”（包修、包换、包退）。
6、对产品实行终身服务，随时提供配件备件和技术服务。
7、本厂设有售后服务热线，在接到用户服务要求信息后，马上即予答复，做到“用户不满意，服务不停止”。
以上是我们的承诺，敬请用户放心使用本厂产品！



dzsc/19/3455/19345516.jpg 概述 ZW8－12/C智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10－12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。 型号及其含义 dzsc/19/3455/19345516.jpg 主要技术参数 名称 单位 参数 额定电压 KV 12 额定绝缘水平 1min工频耐受电压 干式 42 湿式 34 雷电冲击耐受电压(峰值) 75 额定电流 A 630、400、200 额定短路开断电流 KA 20、16、12.5 额定操作顺序   分-0.3s-合　分-180s-合分 额定短路开断电流次数 次 30 额定短路关合电流(峰值) kA 50 额定峰值耐受电流 50 额定短时耐受电流 20 额定短路开断持续时间 s 4 分闸时间(分励脱扣) 操作电压 ms 15～50 额定操作电压 15～50 操作电压 30～60 合闸时间 25～50 全开断时间 ≤100 燃弧时间 ≤20 机械寿命 次 10000 合闸功率 J 70 储能电机额定输入功率 W ≤220 额定操作电丈夫及辅助回路额定电压 V DC220 110 25 AC220 110 24 额定电压下储能时间 S ＜8 过电流脱扣器 额定电流 A 5 脱扣电流准确度 ％ ±10 过电流调节 A 1～9 速断调节 ms 6～20 延时时间 80～500 遥控距离 m 30 重合次数 次 1～3 外形及安装尺寸图 dzsc/19/3455/19345516.jpg

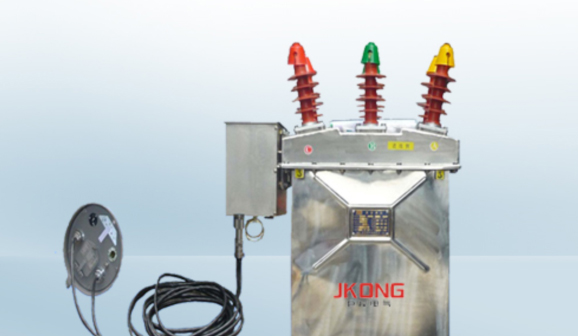

ZW8-12Z户外智能高压真空断路器

ZW8-12Z/630-20
ZW8-12Z/1250-20
1 概述
ZW8-12Z户外智能高压真空断路器（ZW8-12Z智能真空断路器），由ZW8-12与各种系列控制单元组合成ZW8-12Z系列户外智能高压交流真空断路器。ZW8-12Z智能真空断路器适用于两网改造，可作重合器使用，是配电自动化的理想开关设备。
2 产品技术功能特点
2.1微机保护功能
■ ZW8-12Z智能真空断路器具有：速断、限时速断、过流三段式电流保护功能。
■ ZW8-12Z智能真空断路器具有：灵活整定定时限的快慢速特性。
■ ZW8-12Z智能真空断路器具有：用户可设置保护定值和延时。
2.2 重合闸功能
■ ZW8-12Z智能真空断路器最多可设定3次重合闸。
■ ZW8-12Z智能真空断路器可自由选择重合闸次数和不同的重合间隔。
■ ZW8-12Z智能真空断路器具有重合闸前加速，后加速及顺序配合功能选择。
2.3 网络重构功能
■ 包括失压跳闸闭锁、自动合闸、短时无重合闸、持续无重合闸、失压合闸、自动复位、短时启动备用保护定值、持续启动备用保护定值。
■ 环网运行时据预先功能设置实现分布式智能控制。
■ 网络故障时自动清除故障、自动隔离故障区域、自动转移供电、恢复非故障区域的供电。
2.4 测量功能
■ 电压、电流等数据和各种运行数据记录及事件记录。
2.5 FTU功能
■ 可实现遥控、遥测、遥信、遥调等四遥功能。
■ 包括操作的远方控制、各种状态远方监测、各种测量值及事件记录的远方显示、各种整定值的远方调整等。
2.6 通讯接口及协议
■ 控制器配有1个数据接口标准远动通讯协议，支持光纤、有线、无线等各种通讯方式，充当配电自动化系统中的远程终端。
2.7 遥控功能
■ 可配备无线遥控器，实现近距离遥控分闸、合闸操作，操作安全可靠。
2.8 后备电池
■可配备后备电池，在交流失电后仍能维持12小时的正常工作。
2.9 双电源切换保护功能。
■ 双电源互投控制，具有上电自动延时合闸功能，失电自动延时分闸功能。
■ 出线侧有电不合闸功能，两侧开关位置互锁功能。

ZW8-12Z智能真空断路器的更多产品和服务信息，请访问元件事业部子网站或联系售前服务专员


 订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明。

热线电话0577-62892969            传真0577-89731778       联系手机15088976608(汤婷婷)       全国免费服务电话：400-600-2722
