供应ZW8-12F/630-20真空分界断路器户外高压真空断路器
| 价 格： | 10800.00 | |
| 型号/规格： | 高压真空分界断路器 | |
| 品牌/商标： | 巨控电气 |
dzsc/19/3470/19347031.jpg
乐清巨控电气有限公司为你推荐ZW8-12F看门狗分界断路器
我们向国内外客户常年供应高压真空断路器、负荷开关、隔离开关、接地开关、高压熔断器、避雷器、带电显示器，操作机构等系列产品,特价供应及其相关产品，欢迎广大客户通过网络平台前来采购和洽谈生意。
看门狗分界断路器 ZW8-12
看门狗分界断路器 ZW8-12说明、规格、尺寸、参数、详细简介,看门狗分界断路器 ZW8-12厂家乐清巨控电气有限公司,看门狗分界断路器
dzsc/19/3470/19347031.jpg
一、概 述
配网分界断路器是将断路器和微机保护测控，以及通讯模块融为一体的智能控制装置，可随杆架设、体积小、投资少，施工方便、简单便捷，具有手动、电动、遥控操作功能。它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。分界断路器较好地解决了变电站10 kV出线发生相间短路，以及单相接地故障时快速定位查找故障点的要求。缩短用户停电时间，缩小了故障停电范围、从而提高用户的供电可靠性。
二、主要功能:
1.自动闭锁短路故障:发生短路故障时，断路器保护跳闸后并闭锁，隔离故障段，保证其它线路正常供电。
2.自动切除单相接地故障:发生单相接地故障时,断路器自动分闸并闭锁，变电站及馈线其它线路感受不到故障发生。
3. 快速定位故障点：用户支线故障造成分界开关动作后，仅开关故障点下侧户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
4 监控用户负荷分界断路器可将检测数据传送电力管理中心，实现对远方负荷的实时监控。可实现网络系统智能化管理，具有重合器功能，可以选择使用。
三、控制装置技术参数
|
项目 |
规定值 |
备注 |
|
工作电压 |
AC220V |
|
|
输入工作电压频率 |
50Hz |
|
|
输入工作电压允许波动范围 |
±20% |
|
|
整机功耗 |
＜10W |
|
|
采样相电流输入值 |
0-20A |
20A以上允许饱和 |
|
采样零序电流输入值 |
0-20A |
0.4A以上允许饱和 |
|
速断、过流保护二次电流整定范围 |
0.2A-40A连续可调 |
步长0.1A(0=退出) |
|
过流保护动作延时时间值 |
0-8s |
步长0.01s |
|
重合次数 |
0-3次 |
0=退出 |
|
重合时间 |
0.1-600s |
步长0.1A（0=退出） |
|
零序保护一次电流整定范围 |
0-40A |
步长0.1s |
|
零保护动作延时时间值 |
0-1800s |
步长0.1s |
|
单侧合闸延时 |
0-240s |
|
|
简单遥控器距离 |
50-100米 |
|
|
重量 |
160kg |
|
四、主要技术参数
|
名 称 |
数 值 |
|
额定电压 |
12kv |
|
额定电流 |
630A |
|
额定短路开断电流 |
20kA |
|
额定峰值耐受电流(峰值) |
50kA |
|
额定短时耐受电流/持续时间 |
20kA/4s |
|
额定短路关合电流(峰值) |
50kA |
|
零序保护一次电流整定范围 |
0.5A-40A |
|
零序保护动作延时时间 |
0s-600s |
|
遥控操作距离 |
100m |
|
额定操作顺序 |
分-0.3-合分-180s-合分 |
|
机械寿命 |
10000次 |
|
额定电流开断次数 |
30次 |
|
额定短路开断电流次数 |
20次 |
|
CT变比及精度 |
50－ 600/5A 10P/20 |
|
零序变比及精度 |
20/1单独零或三相合成零序 |
|
控制器安装方式 |
内置或外置 |
ZW8-12F/630-20
ZW8-12FG/630-20
ZW8-12F/1250-20
ZW8-12FG/1250-20
ZW8-12F用户分界开关(ZW8分界开关)既可以实现有线远方控制，也可在杆下无线遥控操作。适用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用。它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关等.该分界开关自备电源,由高压互感器给真空断路器控制部份操作电源有效解决高压杆上供电难题。
ZW8-12F用户分界开关(ZW8分界开关)适用于10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。
ZW8-12F用户分界开关(ZW8分界开关)是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。
FDR-2用户分界开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。ZW8-12F用户分界开关广泛适用于城乡10kV架空配电线路用户。
ZW8-12F/630-20用户分界开关是由ZW8-12户外高压真空断路器和FDR-2用户分界控制器组成。
▲ZW8-12F用户分界开关使用环境条件
a) 海拔高度： ≤2000米
b) 环境温度： 户外 -40℃ ~ +80℃、年平均气温20℃.日平均气温30℃
c) 抗震能力： 地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波安全系数 1.67
d) 日温差：25℃
e) 日照强度： 0.1W/cm2(风速0.5m/s时)
f) 风速： ≤25m/s
g) 覆冰厚度：10mm
h) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
i) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地
▲ZW8-12F用户分界开关控制器的功能
◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护
◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制
◇本地/远程设置定值 ◇故障主动上报 ◇GSM短消息功能
订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明
热线电话0577-62892969 传真0577-89731778 联系手机15088976608(汤婷婷) 全国免费服务电话：400-600-2722
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 汤婷婷
- 电话：0577-62892969
- 传真：0577-89731778
- 手机：15088976608
- QQ ：

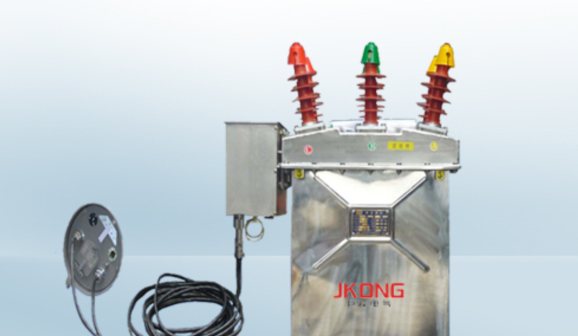

供应ZW8-12F户外高压真空断路器分界开关看门狗
