供应C52直流支撑DC-Link/耦合、滤波电容器 镀锡铜线引出
| 价 格： | 8.00 | |
| 型号/规格： | C52 | |
| 品牌/商标： | 华裕电容 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 标称容量范围： | 5.0μF～90μF | |
| 额定电压范围： | 500Vdc～1200Vdc | |
| 温度系数范围： | -40℃～85℃ |
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|
C52 |
15vF/700V |
8 |
42.5*22*33 P=37.5 |
d=1.2 |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于UPS、SMPSs，逆变电源、焊机电源等设备中起耦合隔直/滤波或DC-Link用。
DC-Link and coupling/filtering for UPS，SMPSs，inverter，welding machine power.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：塑料外壳，阻燃（94V-0级）环氧封装
引出：镀锡铜线引出
高频、低电感
高稳定性
具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Resistant plastic case with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Tinned copper wire
High frequency，low inductance
High stability
Self healing
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
5.0μF～90μF |
|
额定电压/Rated Voltage |
500Vdc～1200Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤1×10-3 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
此产品关键字：耦合电容器、滤波电容器、高压滤波电容器
华裕电容-高品质金属化薄膜电容制造商
全国免费咨询热线：400-850-5811
销售热线（直线）：020-87022531 020-87022473
传真：02087022531 02087023473
手机：18665682511
http://www.hy-el.com
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韩经理
- 电话：020-87023336
- 传真：020-87022531
- 手机：18665682511
- QQ ：
供应C55直流链电容 滤波电容
信息内容：型号 规格 价格(元） 尺寸（mm) 引出 C55 2*16vF/400VDC 28 105.5*43*32 P1=42 P2=120.5 焊片 价格仅供参考，以报价单为准。 主要应用/Application 特别适用于采用单管IGBT做开关元器件的小电流焊机（400A以下） Particularly applicable to the single IGBT do switch components of the small current welder ( below 400A) 产品特点/Characteristics 电介质：聚丙烯薄膜 结构：金属化膜干式结构 封装：塑料外壳，阻燃（UL94V-0级）环氧封装 引出：镀锡铜螺母引出 性能稳定、可靠性高、体积小、安装方便 Dielectric：Polypropylene film Construction：Extended metalized film ，dry connection Coating：Plastic casing.Flame retardant e...

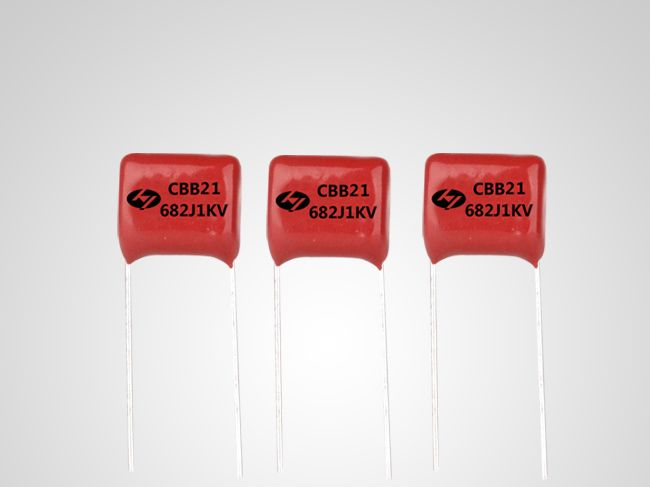

供应CBB21金属化聚丙烯膜电容器
