供应C55直流链电容 滤波电容
| 价 格： | 28.00 | |
| 型号/规格： | C55 | |
| 品牌/商标： | 华裕电容 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 特征： | 方型 | |
| 标称容量范围： | 2×10μF | |
| 额定电压范围： | 400Vdc | |
| 温度系数范围： | -40℃～+85℃ |
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
引出 |
|
C55 |
2*16vF/400VDC |
28 |
105.5*43*32 P1=42 P2=120.5 |
焊片 |
价格仅供参考，以报价单为准。
主要应用/Application
特别适用于采用单管IGBT做开关元器件的小电流焊机（400A以下）
Particularly applicable to the single IGBT do switch components of the small current welder ( below 400A)
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜干式结构
封装：塑料外壳，阻燃（UL94V-0级）环氧封装
引出：镀锡铜螺母引出
性能稳定、可靠性高、体积小、安装方便
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Plastic casing.Flame retardant execution（UL94V-0）
Terminals：Tinned copper nut extraction
Stable performance, high reliability, small volume, convenient installation
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 |
||
|
工作温度范围/Operating temperature range |
-40℃～+85℃ |
||
|
容量范围/Capacitance |
2×10μF |
2×16μF |
2×30μF |
|
额定电压/Rated Voltage |
400Vdc |
||
|
容量偏差/Tolerance |
±5% |
||
|
浪涌电压/ Surge voltage |
650Vdc 100ms |
||
|
过压运行时间/Overvoltage operating time |
1.1Un可长期运行 |
||
|
极间耐电压/Test voltage between terminals |
650Vdc 60s |
||
|
极壳耐电压/Test voltage between terminals and case |
2000Vac 10s |
||
|
损耗角正切/Dissipation factor |
tgδ≤10×10-4 |
||
|
绝缘电阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
||
|
有效电流/Effective current（ΔT＜25℃） |
20A |
30A |
40A |
|
等效串联电阻/ Equivalent series resistance |
＜2.3mΩ |
＜1.8mΩ |
＜1.6mΩ |
|
杂散电感/Stray inductance |
≤20nH |
||
|
预期寿命/Life expectancy |
200000h at Ur and 70℃ |
||
此产品关键字：滤波电容 逆变焊机专用滤波电容 直流链电容
华裕电容-高品质金属化薄膜电容制造商
全国免费咨询热线：400-850-5811
销售热线（直线）：020-87022531 020-87022473
传真：02087022531 02087023473
手机：18665682511
http://www.hy-el.com
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韩经理
- 电话：020-87023336
- 传真：020-87022531
- 手机：18665682511
- QQ ：
供应CBB21金属化聚丙烯膜电容器
信息内容：CBB21金属化聚丙烯膜电容器 价格仅供参考，以报价单为准。 特点/Features 金属化聚丙烯膜，环氧树脂包封 高频损耗小 内部温升小 绝缘性能好，自愈效果佳 Metallized polypropylene film, epoxy resin coating Low dissipation factor at high frequency Small inherent temperature rise High insulation resistance, good self-healing property 用途/Applications 各种直流、交流和脉冲电路、高频较大电流场合 彩电S校正电路 DC,pulse,high frequency and high current circuits S-Shaping correction of colour TV sets 额定值和特性/Rating and characteristic 引用标准：IEC 384-16（GB10190-88） 温度范围：-40℃~+85℃ 标称电容量偏差：：±5%; ±10% 耐电压：1.75UR/10S 绝缘电阻： CR≤0.33μF:Rs≥9,000MΩ( 23℃, 1min) CR≥0.33μF:C×Rs≥3,000MΩ (23℃,1min) 损耗角正切：tgδ≤10x10-4 (23℃ F=1KHz) Climatic category:IEC 384-16(GB10190-88) ...

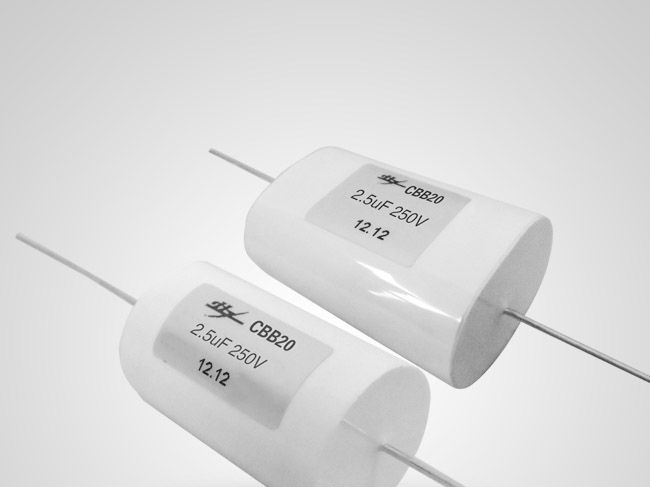

供应CBB20金属化聚丙烯膜电容器(圆筒型/扁平型)
