高容量多极继电器G7J-4A-TZ G7J-UA-006001 G7J-UA-006002
| 价 格： | 面议 | |
| 额定电压： | 详见说明 | |
| 产品系列： | G7J | |
| 线圈电源： | 详见说明 | |
| 额定电流： | 0-20mA | |
| 线圈功率： | 详见说明 | |
| 触点切换电流： | 详见说明 | |
| 触点切换电压： | 详见说明 | |
| 防护特征： | 详见说明 | |
| 触点负载： | 详见说明 | |
| 应用范围： | 信号 | |
| 型号/规格： | G7J-4A-TZ G7J-UA-006001 G7J-UA-006002 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 详见说明 |
| |||
dzsc/19/3270/19327036.jpg |
| ||||||||
额定值
性能（国际标准认证型号，请参见846页）。
操作线圈
| 项目 额定电压(V) | 额定值电流(mA) | 线圈电阻(Ω) | 动作电压(V) | 复位电压(V) | 容许电压(V) | 功率消耗(VA/W) | |
| 相对于额定电压的比例 | |||||||
| AC | 24 | 75 | —— | 75%以下 | 30%以上 | 110% | 约1.8～2.6 |
| 50 | 36 | —— | |||||
| 100-120 | 18～21.6 | —— | |||||
| 200-240 | 9～10.8 | 4,520 | |||||
| DC | 6 | 333 | 18 | 10%以上 | 约2.0 | ||
| 12 | 167 | 72 | |||||
| 24 | 83 | 288 | |||||
| 48 | 22 | 1,150 | |||||
| 100 | 20 | 5,000 | |||||
注1. 额定电流、线圈电阻是温度在 23℃时的值，公差为AC额定电流 15%、-20%、
线圈电阻±15%。 （AC的额定电流50/60Hz相同）
注2. 动作特性为线圈温度在 23℃时的值。
注3. 容许电压是继电器线圈操作电源在电压容许变动范围内的值，
是环境温度在 23℃时的值。并不是连续容许值
注4．额定电压的（如100～120）是指额定电压的范围。
性能
| 接触电阻 * 1 | 100mΩ以下 | |
| 动作时间* 2 | 50ms以下 | |
| 复位时间* 2 | 50ms以下 | |
| 开关频率 | 机械 | 1,800次/h |
| 额定值负载 | 1,800次/h | |
| 绝缘电阻* 3 | 1,000MΩ以上 | |
| 耐压 | 线圈与接点之间 | AC4,000V 50/60Hz 1min |
| 异极接点之间 | ||
| 同极接点之间 | AC2,000V 50/60Hz 1min | |
| 耐冲击电压 | 线圈接点间10,000V | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5 mm） |
| 误动作 | a接点 10～55～10Hz 单振幅0.75mm（双振幅1.5 mm） b接点 10～26～10Hz 单振幅0.75mm（双振幅1.5 mm） | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | a接点 ：100m/s2 b接点 ：20m/s2 | |
| 寿命 | 机械 | 100万次以上（开关频率1800次/h） |
| 电气* 4 | 10万次以上（开关频率1800次/h） | |
| 故障率P水准（参考值 *5） | DC24V 100mA（单接点 ：DC24V 10mA） | |
| 重量 | 约140g（印刷基板端子型）约165g:（螺钉端子型）约140g:（接线片端子） | |
注. 上述为初始值。
* 1. 测量条件 ：根据DC5V 1A电压下降法。
* 2. 测量条件 ：外加额定操作电压时不包括接点 跳动。 环境温度条件： 23℃
* 3. 测量条件 ：用DC500V兆欧表测量与耐压项目相 同的部位。
* 4. 环境温度条件： 23℃。
* 5. 此值为开关频率在60次/min时的值。
■G7J
dzsc/19/3270/19327036.jpg
dzsc/19/3270/19327036.jpg
| G7J-2A2B-BAC100/120 |
| G7J-2A2B-B AC200/240 |
| G7J-2A2B-B AC24 |
| G7J-2A2B-B AC50 |
| G7J-2A2B-B DC100 |
| G7J-2A2B-B DC110 |
| G7J-2A2B-B DC12 |
| G7J-2A2B-B DC24 |
| G7J-2A2B-B DC48 |
| G7J-2A2B-B-W1AC100/120 |
| G7J-2A2B-B-W1 AC200/240 |
| G7J-2A2B-B-W1 DC24 |
| G7J-2A2B-PAC100/120 |
| G7J-2A2B-P AC200/240 |
| G7J-2A2B-P AC24 |
| G7J-2A2B-P AC50 |
| G7J-2A2B-P DC100 |
| G7J-2A2B-P DC12 |
| G7J-2A2B-P DC24 |
| G7J-2A2B-P DC48 |
| G7J-2A2B-PZ-2BDC24 |
| G7J-2A2B-TAC100/120 |
| G7J-2A2B-T AC200/240 |
| G7J-2A2B-T AC24 |
| G7J-2A2B-T AC50 |
| G7J-2A2B-T DC100 |
| G7J-2A2B-T DC12 |
| G7J-2A2B-T DC24 |
| G7J-2A2B-T DC48 |
| G7J-2A2B-T DC6 |
| G7J-3A1B-BAC100/120 |
| G7J-3A1B-B AC200/240 |
| G7J-3A1B-B AC24 |
| G7J-3A1B-B AC50 |
| G7J-3A1B-B DC100 |
| G7J-3A1B-B DC12 |
| G7J-3A1B-B DC24 |
| G7J-3A1B-B DC48 |
| G7J-3A1B-B-KMDC24 |
| G7J-3A1B-B-W1AC100/120 |
| G7J-3A1B-B-W1 AC200/240 |
| G7J-3A1B-B-W1 DC24 |
| G7J-3A1B-BZAC200/240 |
| G7J-3A1B-BZ DC110 |
| G7J-3A1B-BZ DC12 |
| G7J-3A1B-BZ DC24 |
| G7J-3A1B-BZ DC6 |
| G7J-3A1B-PAC100/120 |
| G7J-3A1B-P AC200/240 |
| G7J-3A1B-P AC24 |
| G7J-3A1B-P AC50 |
| G7J-3A1B-P DC100 |
| G7J-3A1B-P DC12 |
| G7J-3A1B-P DC24 |
| G7J-3A1B-P DC48 |
| G7J-3A1B-PZDC12 |
| G7J-3A1B-PZ DC24 |
| G7J-3A1B-TAC100/120 |
| G7J-3A1B-T AC200/240 |
| G7J-3A1B-T AC24 |
| G7J-3A1B-T AC50 |
| G7J-3A1B-T DC100 |
| G7J-3A1B-T DC12 |
| G7J-3A1B-T DC24 |
| G7J-3A1B-T DC48 |
| G7J-3A1B-T DC6 |
| G7J-4A-BAC100/120 |
| G7J-4A-B AC200/240 |
| G7J-4A-B AC24 |
| G7J-4A-B AC50 |
| G7J-4A-B DC100 |
| G7J-4A-B DC12 |
| G7J-4A-B DC24 |
| G7J-4A-B DC48 |
| G7J-4A-B-KM-W1AC200/240 |
| G7J-4A-B-W1AC100/120 |
| G7J-4A-B-W1 AC200/240 |
| G7J-4A-B-W1 DC24 |
| G7J-4A-PAC100/120 |
| G7J-4A-P AC200/240 |
| G7J-4A-P AC24 |
| G7J-4A-P AC50 |
| G7J-4A-P DC100 |
| G7J-4A-P DC12 |
| G7J-4A-P DC24 |
| G7J-4A-P DC48 |
| G7J-4A-P-KMDC24 |
| G7J-4A-PZ AC200/240 |
| G7J-4A-PZ DC24 |
| G7J-4A-T AC100/120 |
| G7J-4A-T AC200/240 |
| G7J-4A-T AC24 |
| G7J-4A-T AC50 |
| G7J-4A-T DC100 |
| G7J-4A-T DC12 |
| G7J-4A-T DC24 |
| G7J-4A-T DC48 |
| G7J-4A-T DC6 |
| G7J-4A-TZAC200/240 |
| G7J-UA-006001DC12 |
| G7J-UA-006001 DC24 |
| G7J-UA-006002AC100/120 |
| G7J-UA-006002 AC200/240 |
| G7J-UA-006002 AC24 |
以上信息由OMRON欧姆龙代理商上海子驰实业有限公司湖南办事处提供，本司在保障所供货品为OMRON欧姆龙原装及快捷的交货期等前提下，力求满足您成本价格上的竟争优势。详情请联系本办事处的业务人员。
"- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
安全继电器G7SA-2A2B G7SA-3A1B G7SA-3A1B-T G7SA-3A3...
信息内容：dzsc/19/3274/19327405.jpg G7SA安全继电器 通过EN标准认证的小型纤细安全继电器·带强制导向接点的继电器(EN50205/Class A VDE认证)·支持设备的CE标记（机械指令）·最适合于生产设备的安全电路·采用联锁电路结构，避免设备的危险状态·备有4极、6极可选·PWB端子配置便于印刷电路图形绘制·输入输出间加强绝缘，异极间也有一部分加强绝缘额定值 / 性能■额定值●操作线圈 型号额定电压额定电流(mA)线圈电阻(Ω)动作电压(V)复位电压(V)连续允许电压(V)功率消耗(mW)DC24V4极 ： 156极 ： 20.84极 ： 1,6006极 ： 1,15275%以下10%以上110%4极 ：约3606极 ：约500注1. 额定电流，线圈电阻为线圈温度 23℃时的数值，公差为±15%。注2. 动作特性为线圈温度 23℃时的数值。注3. 连续允许电压为使用环境温度为 23℃时的值。●开关部（接点部） 负荷项目阻性负载额定负荷AC250V 6ADC30V 6A额定通电电流6A接点电压的值AC250V、DC125V接点电流的值6A■安全继电器插座的特性 型号连续通电电流耐压绝缘电阻P7SA-14□6A ＊1极间 ： AC2,500V 1min1,000Ω 以上＊2＊1. P7SA-1□...
安全继电器单元G9SB-3010 G9SB-3012-A G9SB-3012-C G9SB...

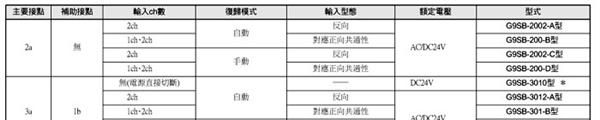

信息内容：G9SB dzsc/19/3278/19327837.jpg 安全继电器单元 超薄型安全继电器单元 ·宽17mm，备有2极、3极产品，还有宽22.5mm的3极产品 ·通过欧洲EN标准、TüV认证 ·可进行DIN导轨安装 ．安全继电器模组；．超薄型。厚度从17.5mm起；．可与安全区域感测器连接；．高速应答，应答时间10ms；．由LED可确认內置继电器的动作；．手指保护结构。额定值/性能■性能项目 型号G9SB-200□-□G9SB-3010G9SB-301□-□接触电阻 ＊1100mΩ动作时间 ＊230ms以下响应时间 ＊2 ＊310ms以下绝缘电阻 ＊4100MΩ 以上 DC500V兆欧表耐压输出异极间AC2,500V 50/60Hz 1min输入与输出之间电源与输出之间耐振动10～55～10Hz 单振幅0.375mm（双振幅0.75mm）耐冲击耐久300m/s2误动作100m/s2寿命 ＊5机械500万次以上（开关频率为7,200次/h）电气10万次以上（额定值负载，开关频率为1,800次/h）故障率P水准（参考值）DC5V 1mA使用环境温度-25～ 55℃（不应结冰、结露）使用环境湿度35～85%RH端子紧固强度0.5N·m质量约115g约135g约120g＊1. 测定条件：用DC5V 1A 电压下降法测得。＊2. 不包含振动时间。＊3. 响应时间为输入OFF后到主接点OFF为止的时间。＊4. 测...
