安全继电器G7SA-2A2B G7SA-3A1B G7SA-3A1B-T G7SA-3A3...
| 价 格： | 面议 | |
| 额定电压： | DC12-48 DC110 | |
| 产品系列： | G7SA | |
| 线圈电源： | 详见说明 | |
| 额定电流： | 0-20mA | |
| 线圈功率： | 详见说明 | |
| 触点切换电流： | 详见说明 | |
| 触点切换电压： | 详见说明 | |
| 防护特征： | 密封式 | |
| 触点负载： | 微功率 | |
| 应用范围： | 安全 | |
| 型号/规格： | G7SA-2A2B G7SA-3A1B G7SA-3A1B-T G7SA-3A3B | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 转换型 |
| dzsc/19/3274/19327405.jpg |
| |||||||
额定值 / 性能
■额定值
●操作线圈
| 型号 额定电压 | 额定电流(mA) | 线圈电阻(Ω) | 动作电压(V) | 复位电压(V) | 连续 允许电压(V) | 功率消耗(mW) |
| DC24V | 4极 ： 15 6极 ： 20.8 | 4极 ： 1,600 6极 ： 1,152 | 75%以下 | 10%以上 | 110% | 4极 ：约360 6极 ：约500 |
注1. 额定电流，线圈电阻为线圈温度 23℃时的数值，公差为±15%。
注2. 动作特性为线圈温度 23℃时的数值。
注3. 连续允许电压为使用环境温度为 23℃时的值。
●开关部（接点部）
| 负荷 项目 | 阻性负载 |
| 额定负荷 | AC250V 6A DC30V 6A |
| 额定通电电流 | 6A |
| 接点电压的值 | AC250V、DC125V |
| 接点电流的值 | 6A |
■安全继电器插座的特性
| 型号 | 连续通电电流 | 耐压 | 绝缘电阻 |
| P7SA-14□ | 6A ＊1 | 极间 ： AC2,500V 1min | 1,000Ω 以上＊2 |
＊1. P7SA-1□F在 55～ 85℃的环境中的连续通电电流6A请按0.1A/℃来降低。
＊2. 测定条件：用DC500V兆欧表测量，测量部位和耐压项目相同。
注. P7SA-1□F-ND (DC24V)请在环境温度为-25～ 55℃的环境中使用。
■性能
| 接触电阻 ＊1 | 100mΩ以下 | |
| 动作时间 ＊2 | 20ms以下 | |
| 响应时间 ＊3 | 10ms以下 | |
| 复位时间 ＊2 | 20ms以下 | |
| 开关 频率 | 机械的 | 36,000次/h |
| 额定负载 | 1,800次/h | |
| 绝缘电阻 ＊4 | 1,000MΩ以上 | |
| 耐压 ＊5 ＊6 | ||
| 振动 | 10～55～10Hz 单振幅0.75mm（复振幅1.5mm | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 | |
| 寿命 ＊7 | 机械的 | 1,000万次以上（开关频率36,000次/h） |
| 电气的 | 10万次以上（额定负荷、 开关频率1,800次/h） | |
| 故障率P水准（参考值＊8） | DC5V 1mA | |
| 使用环境温度 ＊9 | -40～ 85℃（不应结冰、结露） | |
| 使用环境湿度 | 5～85%RH | |
| 质量 | 4极 ： 约22g、 6极 ： 约25g | |
＊1. 测定条件：DC5V1A电压减低法测得。
＊2. 测定条件：额定电压操作
环境温度条件： 23℃
不包括振动时间。
＊3. 响应时间为线圈电压OFF后，到a接点OFF为止的
时间。
测定条件：额定电压操作
环境温度条件： 23℃
＊4. 测定条件：用DC500V兆欧表来测量，测量部位和
耐压项目相同。
＊5. 3极表示31-32或33-34，4极表示43-44，5极表示53-
54， 6极表示63-64。
＊6. 使用插座(P7SA)时，线圈接点间/异极间为AC2,500V
50/60Hz 1min。
＊7. 耐久性的条件为环境温度 15～ 35℃、环境湿度25
～75%RH时的数值。
＊8. 该数值是开关频率300次/min时的数值。
＊9. 在70 ～ 85 ℃之间工作时，额定通电电流在70 ℃以
上时，请按0.1A/℃降低（70℃或更低时为6A）。
注. 左边为初始值。
■G7SA
dzsc/19/3274/19327405.jpg
| G7SA-2A2BDC110 |
| G7SA-2A2B DC24 |
| G7SA-2A2B DC48 |
| G7SA-2A2B(M) DC48 |
| G7SA-3A1BDC110 |
| G7SA-3A1B DC12 |
| G7SA-3A1B DC21 |
| G7SA-3A1B DC24 |
| G7SA-3A1B DC48 |
| G7SA-3A1B(M) DC48 |
| G7SA-3A1B-TDC24 |
| G7SA-3A1B-T DC48 |
| G7SA-3A3BDC110 |
| G7SA-3A3B DC24 |
| G7SA-3A3B DC48 |
| G7SA-4A2B DC110 |
| G7SA-4A2B DC12 |
| G7SA-4A2B DC18 |
| G7SA-4A2B DC21 |
| G7SA-4A2B DC24 |
| G7SA-4A2B DC48 |
| G7SA-4A2B(M) DC48 |
| G7SA-4A2B-T DC24 |
| G7SA-5A1B DC110 |
| G7SA-5A1B DC24 |
| G7SA-5A1B DC48 |
以上信息由OMRON欧姆龙代理商上海子驰实业有限公司湖南办事处提供，本司在保障所供货品为OMRON欧姆龙原装及快捷的交货期等前提下，力求满足您成本价格上的竟争优势。详情请联系本办事处的业务人员。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
安全继电器单元G9SB-3010 G9SB-3012-A G9SB-3012-C G9SB...
信息内容：G9SB dzsc/19/3278/19327837.jpg 安全继电器单元 超薄型安全继电器单元 ·宽17mm，备有2极、3极产品，还有宽22.5mm的3极产品 ·通过欧洲EN标准、TüV认证 ·可进行DIN导轨安装 ．安全继电器模组；．超薄型。厚度从17.5mm起；．可与安全区域感测器连接；．高速应答，应答时间10ms；．由LED可确认內置继电器的动作；．手指保护结构。额定值/性能■性能项目 型号G9SB-200□-□G9SB-3010G9SB-301□-□接触电阻 ＊1100mΩ动作时间 ＊230ms以下响应时间 ＊2 ＊310ms以下绝缘电阻 ＊4100MΩ 以上 DC500V兆欧表耐压输出异极间AC2,500V 50/60Hz 1min输入与输出之间电源与输出之间耐振动10～55～10Hz 单振幅0.375mm（双振幅0.75mm）耐冲击耐久300m/s2误动作100m/s2寿命 ＊5机械500万次以上（开关频率为7,200次/h）电气10万次以上（额定值负载，开关频率为1,800次/h）故障率P水准（参考值）DC5V 1mA使用环境温度-25～ 55℃（不应结冰、结露）使用环境湿度35～85%RH端子紧固强度0.5N·m质量约115g约135g约120g＊1. 测定条件：用DC5V 1A 电压下降法测得。＊2. 不包含振动时间。＊3. 响应时间为输入OFF后到主接点OFF为止的时间。＊4. 测...
安全继电器G7S-3A3B G7S-3A3B-E G7S-4A2B G7S-4A2B-E欧...

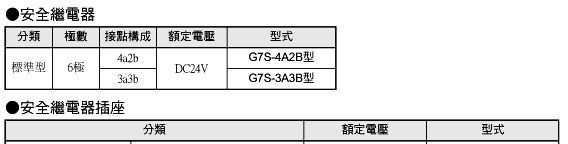

信息内容：dzsc/19/3280/19328056.jpg G7S安全继电器 通过EN标准认证的正式正式的安全继电器·带强制导向接点的继电器(EN50205/Class A VDE 认证)·支持设备CE标记(机械指令)·通过联锁电路避免设备的危险状态·备有表面连接、背面连接插座额定值 项目额定电压(V)额定电流(mA)线圈电阻(Ω)动作电压(V)复位电压(V)容许电压(V)功率消耗(VA/W) DC24V3080080%以下10%以上110%约0.8注1. 额定电流、线圈电阻为线圈温度 23℃时的数值，公差为±15%。 2. 动作特性为线圈温度 23℃时的数值。 3. 连续允许电压为使用环境温度 23℃时的值。开关部（接点部） 项目 负载阻性负载感性负载 (cosφ=0.4、L/R=7ms) 额定负载AC240V 3A、DC24V 3AAC240V 3A、DC24V 1A 额定通电电流 6A 接点电压的值AC250V、DC24V 接点电流的值6A安全继电器插座的特性 型号连接通电电流耐压绝缘电阻 P7S-14□-E□ 10A端子间:AC2,000V1min1,000MΩ以上 *注. P7S-14F-END （DC24V）请在-25～ 55℃环境温度范围内使用。* 测定条件：DC500V绝缘电阻下与耐电压项目相同场所进行测定。性能 接触电阻 * 1 100mΩ以下 动作时间* 2 50ms 以下 恢复时间 *2 5...
