供应ZZC和ZZV自力式差（微）压调节阀
| 价 格： | 面议 | |
| 型号/规格： | ZZC和ZZV | |
| 品牌/商标： | SH |
自力式差压调节阀 简介
ZZC和ZZV自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差（微）压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。无需停止生产即可进行设定值的调整；·无填料，阀杆上、下活动时不存在磨擦，上密封可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；ZZV、ZZC型自力式微压调节阀、自力式差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。
■ 自力式调节阀 主要技术参数
● 阀体
阀体形式:直通铸造球型阀
公称通径:DN20～200mm
公称压力:PN1.0、1.6MPa
法兰标准:ANSI、JIS、DIN、GB、JB （特殊可按用户提供）
连接形式:法兰（FF RF RTJ）
阀盖形式:标准型（一体式）
压盖型式:螺栓压紧式
密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
·自力式差压调节阀阀体为四通形式，
因而K、B型可通用一种阀体。
|
公称通径 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量 系数 Kv |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
53 |
83 |
|||||||
|
额定行程 （mm） |
6 |
8 |
10 |
15 |
20 |
||||
|
公称压力 PN（MPa） |
0.10 1.0 |
||||||||
|
差压调节范围 （kPa） |
0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 |
||||||||
|
介质温度 （ ℃ ） |
≤ 80 |
||||||||
|
调节精度 （ ％ ） |
≤ 10 |
||||||||
|
允许泄漏 量 （l/h） |
ZZCP/ZZVP |
10 -4 X 阀额定容量 （ Ⅳ 级 ） |
|||||||
|
ZZCN |
5X10 -3 X 阀额定容量 （ II 级 ） |
||||||||
|

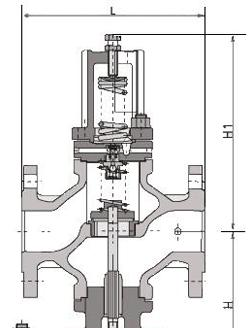

DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
536 |
536 |
|||||||
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
222 |
222 |
|||||||
|
重量 G（Kg） |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
导压管螺纹接头 |
M16X1.5 |
||||||||
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的调节阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：021-60340078，021-59260058，传真：021-59260058手机：15901754341，手机：18017623920，QQ:1324790089,QQ494522509.
www.shshvalve.com, www.shenhongfm.com www.shshfamen.com
我们一定会尽心尽力为您提供优质的服务。提供最全面、的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
